裝置工作電源

AC220V、DC220V或DC110V  (通用型)

功率消耗

工作電源：正常工作時，功耗不大于5W；保護動作時，功耗不大于10W

交流電壓回路：功耗<   0.2VA/相

交流電流回路：IN   =5A時，功耗< 0.5VA/相；IN =1A時，功耗<0.1VA/相

額定輸入技術數據

交流電壓：400V 或100V(訂貨時注明)

交流電流：5A或1A(訂貨時注明)

頻率：50HZ

精確工作范圍

電壓：0.5V～1.2Un

電流：0.08In～20In

頻率：0.9Fn～1.1Fn

時間：0～100s

保護部分精度

定值誤差 ≤±5%

時間誤差<±5%整定時間或35ms

整組動作時間誤差≤35ms

頻率誤差≤±1%

測控部分精度

交流量誤差≤±0.5%

有功無功誤差≤±1%

溫度測量誤差≤±1.5℃

頻率誤差≤±1%

開關量輸入

輸入類型：無源

光電隔離輸入數量：12路

操作電源：AC220V、DC220V或DC110V（訂貨時注明）

開出接點

輸出類型:無源(空接點)

觸點額定載流容量：250VAC/5A或220VDC/5A

數字通訊接口

接口數目：1路

通訊接口類型：RS485

傳輸方式：異步

通訊協議：MODBUS

地址：1～99

波特率：≤1Mbps

通訊介質：雙絞線或光纖

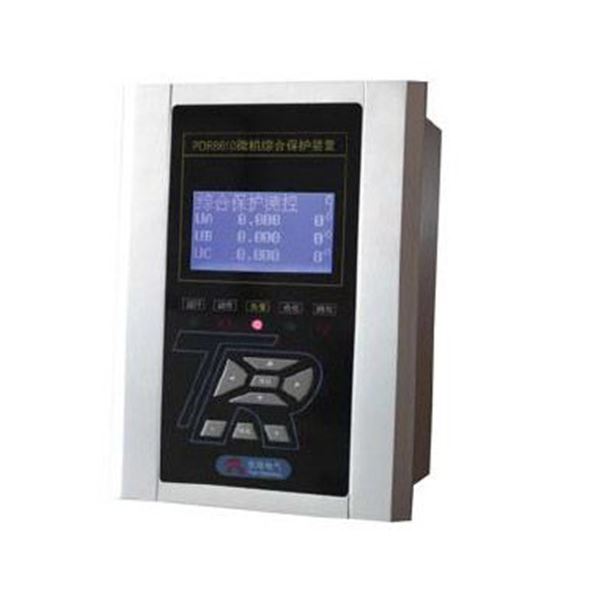

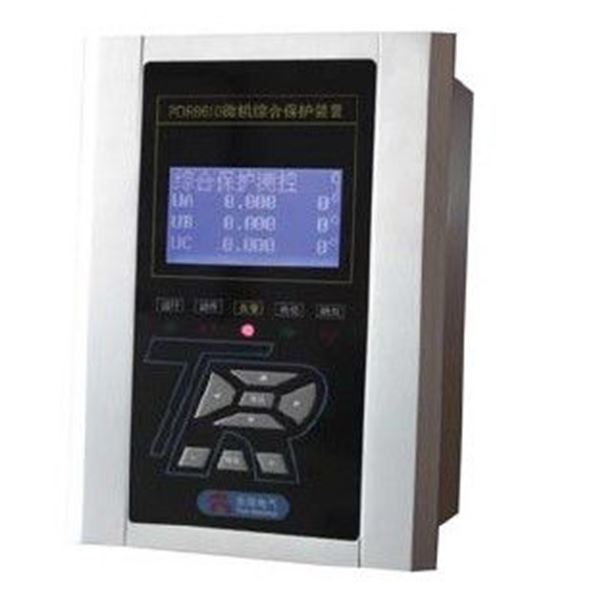

PDR8610

微機綜合保護裝置

35kV及以下電壓等級進線柜、母聯柜，及變壓器、電容器饋出柜的綜合保護測控

保護功能：三段相間過流定時限保護、反時限過流保護、過負荷保護、三相一次重合閘保護、重合閘加速保護、相間充電保護、兩段式負序過流保護、零序過流保護、過壓保護、低壓保護、零序過壓保護、低頻減載保護、3路非電量保護等；

遙測功能：三相電壓、零序電壓、三相電流、零序電流、有功功率、無功功率、功率因數、頻率等參數；

遙信功能：12路開入量采集(外加電源：DC110V、DC220V、DC48V、AC220V等);

控制功能：保護動作可跳斷路器；標配一路RS485接口，支持MODBUS-RTU協議，可遙控分合斷路器(遠控權限下);

輔助指示和狀態輸出：跳位、合位、告警、動作指示，和保護告警、保護動作、裝置異常輸出等；

PDR8620

微機電動機保護裝置

35kV及以下電壓等級異步電動機饋出柜的綜合保護測控

保護功能：?jiǎn)?dòng)時間過長保護、兩段式定時限相間過流保護、兩段式負序過流保護、過負荷保護、零序過流保護、過壓保護、低壓保護、零序過壓保護、3路非電量保護等；

遙測功能：三相電壓、零序電壓、三相電流(測量、保護)、零序電流、有功功率、無功功率、功率因數、頻率等參數；

遙信功能：12路開入量采集(外加電源：DC110V、DC220V、DC48V、AC220V等);

控制功能：保護動作可跳斷路器；標配一路RS485接口，支持MODBUS-RTU協議，可遙控分合斷路器(遠控權限下);

輔助指示和狀態輸出：跳位、合位、告警、動作指示，和保護告警、保護動作、裝置異常輸出等；

PDR8660

進線備自投保護裝置

35KV及以下進線保護及備用電源自投/主電源自復功能

保護功能：三段相間過流定時限保護、反時限過流保護、過負荷保護、相間充電保護、兩段式負序過流保護、零序過流保護、過壓保護、低壓保護、零序過壓保護等；

遙測功能：三相電壓、零序電壓、三相電流、零序電流、有功功率、無功功率、功率因數、頻率等參數；

遙信功能：12路開入量采集(外加電源：DC110V、DC220V、DC48V、AC220V等);

控制功能：保護動作可跳本側斷路器；根據備投邏輯和檢測狀態，自動跳本側、合對側進線斷路器；標配一路RS485接口，支持MODBUS-RTU協議，可遙控分合斷路器(遠控權限下);

輔助指示和狀態輸出：跳位、合位、告警、動作指示，和保護告警、保護動作、裝置異常輸出等；
