TR96Y-CW系列無線測溫裝置采用前沿的Zigbee組網技術設計方案，利用WX-100系列無線溫度傳感器實時測量高壓帶電體的溫度，可實現多點高壓帶電體溫度的集中監測。WX-100系列無線溫度傳感器能夠?qū)崟r(shí)、精確地測量各高壓帶電體的溫度，并通過無線通信技術把溫度數據發送給無線測溫主機（TR96Y-CW），主機對接收到的數據進行處理，當監測點溫度超過所設定的溫度值，發出報警并驅動報警觸點。測量值和內部參數值也可以通過RS485總線發送給后臺監控計算機，實現網絡化的溫度監測和預警。該系列產品具有低功耗、數據無線傳輸、精度高、響應速度快、安裝操作靈活、組網方便等優勢。產品廣泛適用于高壓開關柜內手車或隔離開關觸頭、母排接頭、電纜接頭處等需要溫度監測的地方，防止連接點發熱釀成事故，保證高壓設備能夠安全運行。
無線測溫是今后測溫裝置測溫技術的發展趨勢，是以后“無人看守變電站”測溫的主要途徑，該測溫技術與以往的熱電偶、熱電阻(精度不高，易受電磁場的干擾，傳感器材質為金屬導體，中高壓在線測溫有著非常大的安全隱患)或紅外測溫(工藝復雜價格高，溫度值會隨環境溫度、光照、灰塵的影響而變化，安裝復雜且受限制)相比有以下優點：
①采用先進的數字化及無線傳輸技術，獨特的絕緣性能，使用方便經濟，接收到的溫度準確可靠，不會對一次設備產生任何干擾和影響，無需繁瑣的連線，系統安裝簡潔方便；
②標準化設計，可方便擴展與其它系統互連，安裝靈活，從溫度信息采集到數據處理、顯示、通信組成系統，配置更為靈活；
③高傳輸質量的前提下，采用低功耗設計；
④無線測溫傳感器可選CT線圈取電式（無需更換電池），也可選電池式（電池供電5-6年），無線測溫傳感器本身具有極強的機械強度和電磁抗干擾能力。

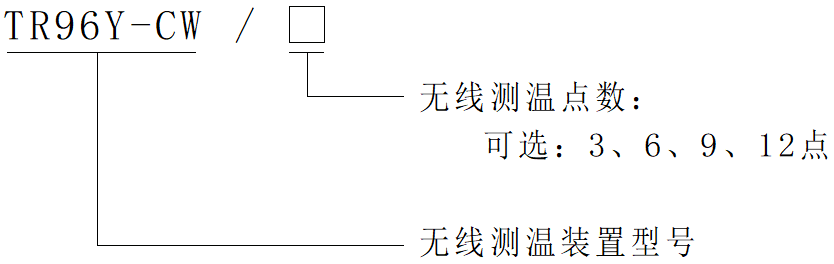

型號說明
可同時在線監測12個電氣接點的溫度，采用LCD點陣液晶顯示，美觀大方；
可顯示當前日期、時間、環境溫度；
可顯示各個測溫通道狀態：正常、預警、報警、離線；
對應各個監測點可設置預警值、報警值、延時時間等參數；
監測溫度超過預警值，在屏幕上顯示該通道預警，預警不觸發無源輸出；
監測溫度超過報警值，在屏幕上顯示該通道報警，并觸發無源報警輸出；
標配1路RS485通訊接口，MODBUS協議，波特率：1200~19200可選；
TR96Y-CW無線測溫顯示裝置
項目 | 技術指標 |
工作電源 | AC/DC 85～265V |
功耗 | <7VA |
報警輸出 | 3路無源干接點輸出(5A 250VAC/30VDC) |
通訊接口 | RS-485工業總線接口 |
通訊頻段 | 433MHz或2.4G |
溫度顯示范圍 | 0～150℃ |
工作環境 | -10～60℃，相對濕度≤93%，無腐蝕氣體，海拔高度≤2500m |
隔離耐壓 | 電源/輸入/輸出之間耐壓>2kV |
電磁兼容性 | 符合IEC255-22 |
安裝方式 | 屏面開孔嵌入式安裝（開孔尺寸：91×91mm） |
平均無故障時間 | ≥50000h |
WX-100測溫傳感器模塊
項目 | 技術指標 |
通訊頻段 | 與無線測溫顯示裝置匹配的433MHz或2.4G |
測溫范圍 | 0～150℃ |
測溫精度 | ±2℃ |
測溫分辨率 | 1℃ |
溫度測量周期 | T<15s |
供電電源 | CT線圈取電式：感應取電（3%Ie～300%Ie ，可定制）； 電池式：內置電池供電（電池供電6-8年） |
適用電流規格 | 630A/1250A/1600A/2000A/3150A |

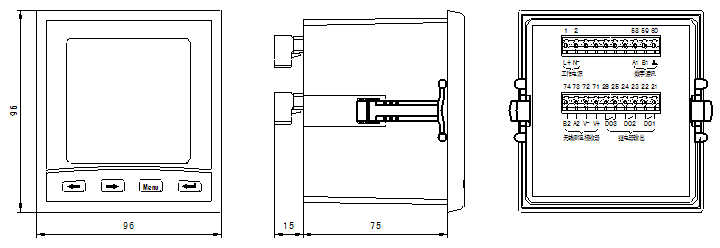

1、TR96Y-CW無線測溫顯示裝置主機外形尺寸：
2、TR96Y-CW無線測溫顯示裝置安裝方法：
在固定的配電柜上，選擇合適的地方開一個91×91mm的安裝孔；
取出TR96Y-CW無線測溫顯示裝置主機，取下兩側安裝固定夾，將測溫主機從正面插入配電柜的安裝孔中；
兩側卡上安裝固定夾即可。

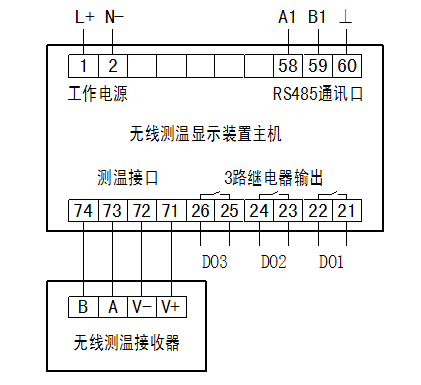

3、TR96Y-CW無線測溫顯示裝置接線示意圖：
4、WX-100無線測溫傳感器安裝方法：
每個無線溫度傳感器都有一個感溫點，傳感器測到的溫度就是該感溫點的溫度，若傳感器放置在空氣中，則測到的就是環境溫度。CT線圈取電式溫度傳感器的感溫點位于環形的內孔中部，為了準確測量物體表面的溫度，應保證傳感器的測溫面與被測物體的表面緊密接觸。

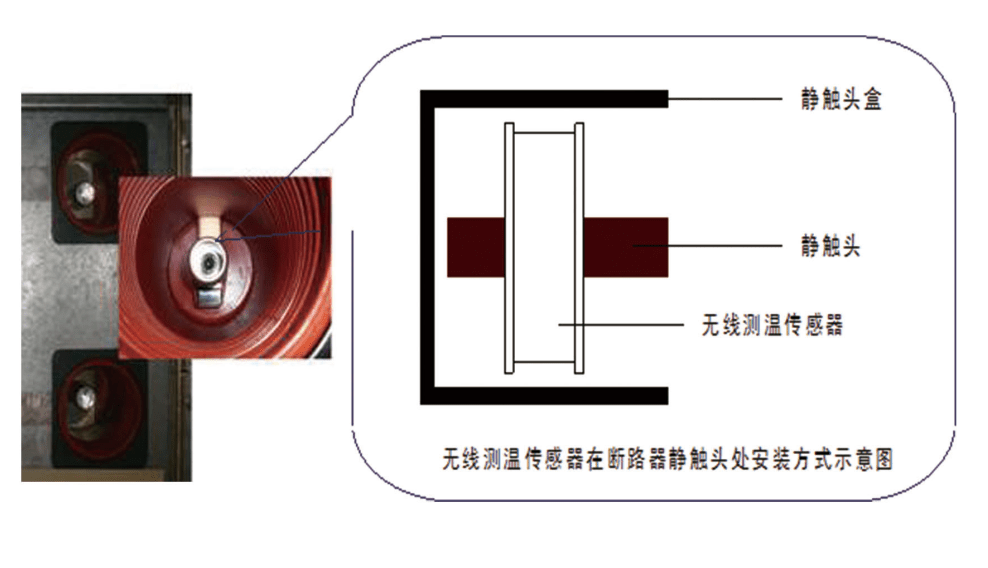

各測溫位置選用不同安裝方式的無線測溫傳感器，安裝方法也不同：斷路器手車上、下觸頭處一般選用圓環形傳感器（WX-101～WX-105，根據斷路器電流規格選口徑，具體見下面的表格），圓環傳感器套在手車的靜觸頭上，并推入觸頭盒底部；母排和電纜搭接頭處可選用內置電池式傳感器（有2種可選：螺栓安裝式無線測溫傳感器WX-106、表帶式無線測溫傳感器WX-107，具體介紹見D-3頁），WX-106傳感器鎖緊在連接點處的螺栓上即可；WX-107傳感器則用測溫傳感器上的自帶表帶，綁扎于母排、動觸頭等需要測溫的電氣接點附近。
5、WX-100圓環形無線測溫傳感器與手車靜觸頭的配合選擇
傳感器型號 | 適用斷路器規格 | 適用額定電流 |
WX-101 | Φ35 | 630A |
WX-102 | Φ49 | 1250A |
WX-103 | Φ55 | 1600A |
WX-104 | Φ79 | 2000～2500A |
WX-105 | Φ109 | 3150～4000A |
訂貨時請注明所訂產品的具體型號及數量，并標清各測溫點的位置及安裝方式。
例：
型 號：TR96Y-CW/12
測溫點數：12點
安裝位置：手車上、下靜觸頭6點（Φ35，套裝）；
母排3點（電池式WX-106）；
電纜搭接頭3點（電池式WX-106）；
數 量：26套
