保護功能：4 組共 32 路純弧光保護、電弧光結合過電流雙判據保護；

遙測功能：采集 4 路三相電流、32 路電弧光信號；

遙信功能：16 路開入量采集（外加電源：AC220V、DC110V、DC220V 等）；

控制功能：4 組跳閘出口繼電器可選擇控制二路進線柜、母聯柜斷路器跳閘動作；

數字通訊：標配一路 RS485 接口（支持 MODBUS-RTU 協議）,兩路以太網接口（IEC60870-5-103 規約），可

用于遙測、遙信、對時、遙控跳閘出口；

輔助指示和狀態輸出：告警、動作指示，和保護告警、保護動作、失電告警輸出等；

1. 技術參數





   序號	主要參數	功能	技術指標
   1	工作電源	電源	AC/DC85～265V(AC 工頻：50Hz）
   		功耗	正常運行≤5W；裝置動≤11W
   2	電流輸入	額度值In	5A/1A
   		測量范圍	保護電流：0.03 In ～20 In 測量電流：無
   		測量路數	4 路三相電流
   		功耗	不大于 0.5VA
   3	電壓輸入	無	無
   4	電參量誤差	測量電流	無
   		保護電流	不大于 2%
   		測量電壓	無
   		保護電壓	無
   		保護頻率	0.1Hz
   		功率	無
   5	弧光信號輸入	通道數	32 路
   		輸入方式	二線制 DC4～45mA 無源信號輸入
   		開關量電壓	無
   6	弧光時間誤差	純弧光保護	不大于±10ms
   		雙判據保護	不大于±20ms
   7	開關量輸入	通道數	16 路
   		輸入方式	空接點
   		開關量電壓	強電開入，電壓同操作電源
   8	繼電器輸出	通道數	7 路
   		觸點容量	AC250V/8A
   		輸入方式	無源接點
   		隔離方式	光電隔離，隔離電壓 2500V
   9	485 通訊	通訊接口	RS485 標配 1 路
   		隔離類型	光電隔離，帶防雷功能
   		波特率	4800bps～57600bps
   		通訊規約	Modbus
   10	以太網	網絡參數	兩路以太網， 10M/100M 自適應， IEC60870-5-103
   11	B 碼對時	通訊接口	RS485 差分電路

2. 正常工作大氣參數




   序號	主要參數	應用
   1	正常工作溫度	-10℃～+55℃
   2	存儲溫度	-25℃～+70℃
   3	相對濕度	5％～95％
   4	大氣壓力	60kPa～106kPa

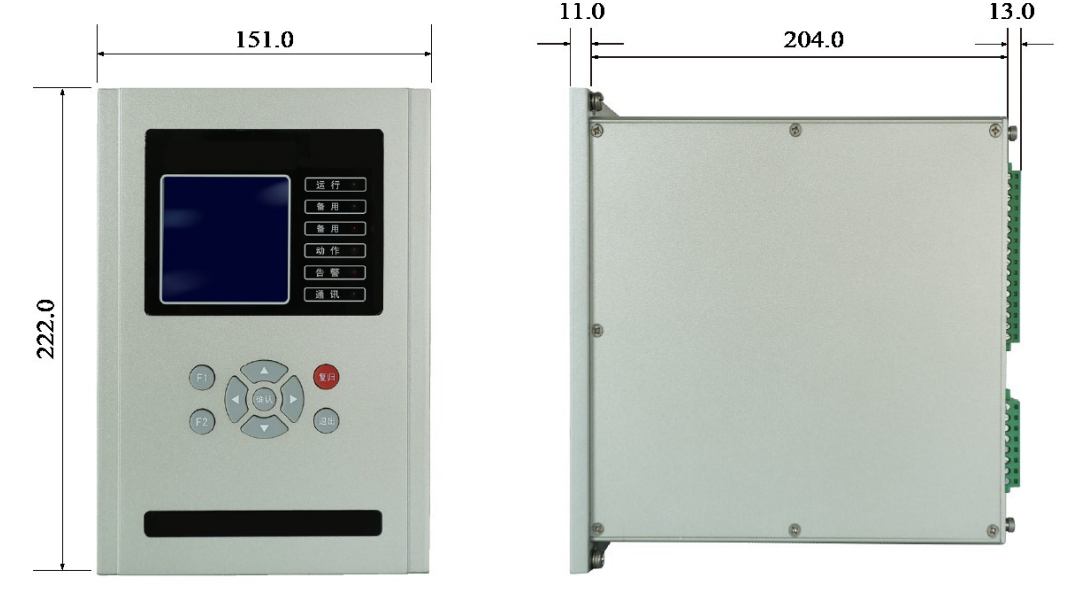

1.裝置外形尺寸圖（單位：mm）：

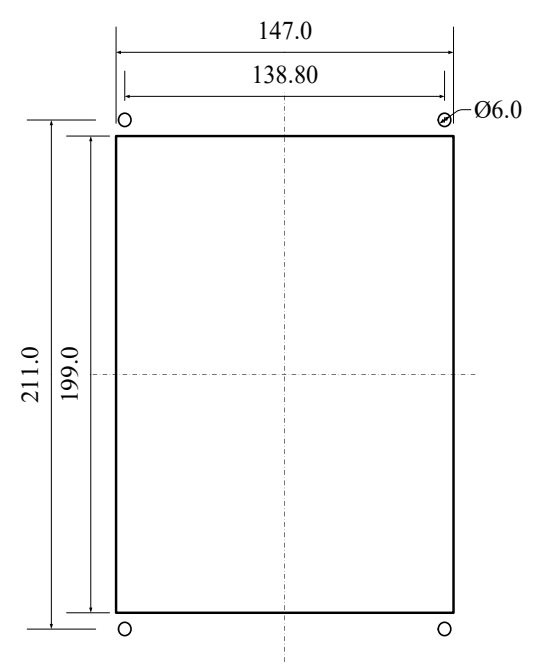

2.裝置開孔安裝尺寸圖（單位：mm）

注 1：在屏柜上開一個矩形孔+4 個螺栓固定孔（見圖），固定方式采用裝置配套的 4 個 M5 螺栓固定；

注 2：安裝固定時，先將附帶的固定螺栓擰下，裝置從柜前對位裝入后，從門板后往前用螺栓固定。

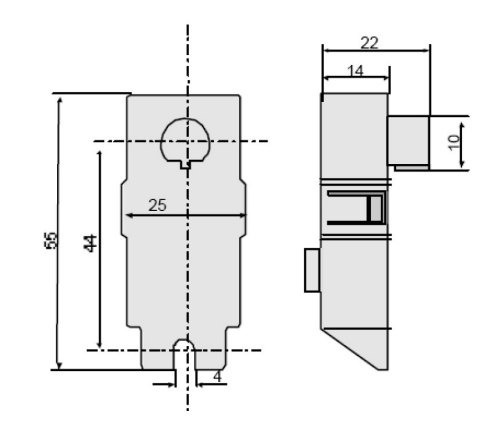

3.弧光傳感器 HG-100 尺寸圖（單位：mm）與產品特點

弧光傳感器 HG-100 產品特點：

1）光強>8000Lux（勒克司）動作。

2）270°的檢測范圍。

3）符合 IP51 的防護要求。

4）專利技術對日常光源不敏感。

5）容易安裝與更換。

6）使精準故障定位成為可能。

7）持續自檢測。

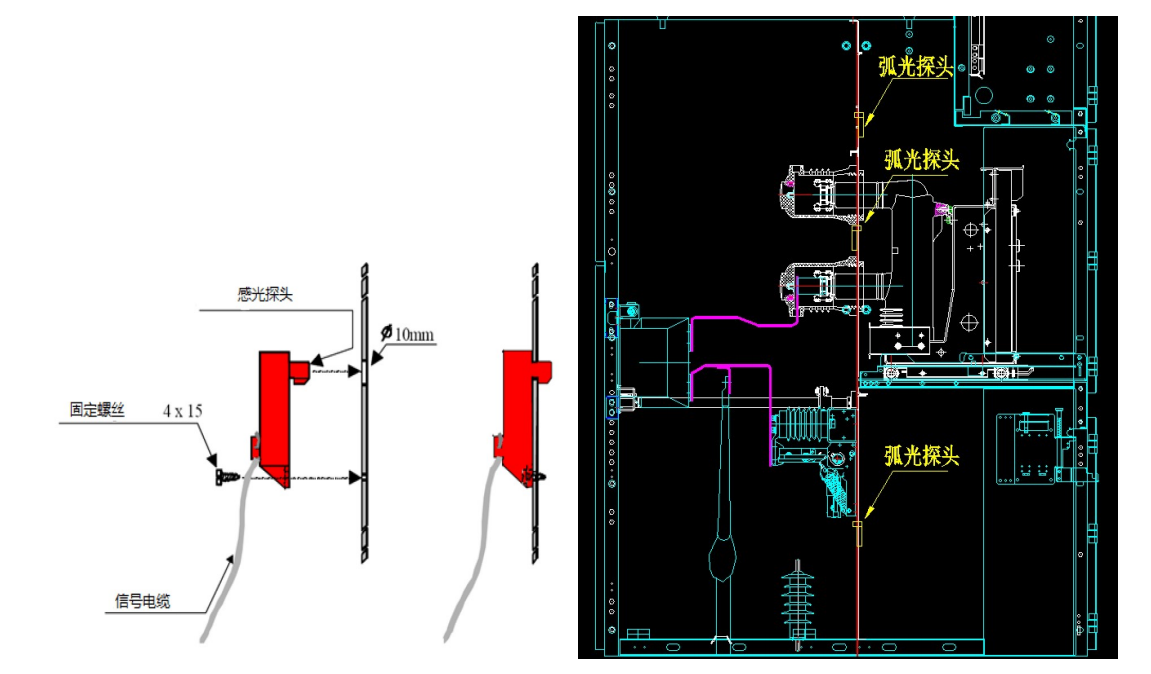

4.光傳感器 HG-100 安裝示意圖與接線說明（單位：mm）

    弧光傳感器 HG-100 的安裝說明：開關柜內從上至下可分別安裝于母線室（感光探頭朝后）、斷路器室（感光探頭朝前）、電纜室（感光探頭朝后）；根據客戶需求配置弧光傳感器數量，若每個柜子配置 1 根，則一般安裝于母線室；配置 2 根一般安裝于母線室和斷路器室；配置 3 根安裝于母線室、斷路器室和電纜室。開直徑 10.0~10.5mm 的圓孔將弧光傳感器掛在隔板上，然后傳感器底部用 M4×15 的自攻螺絲固定。

    弧光傳感器 HG-100 的接線說明：弧光傳感器 HG-100 標準配置 5 米長連接線，部分近距離弧光傳感器的引線長度若夠則直接接至弧光保護裝置預定序號的弧光信號接口。若弧光傳感器線長不夠，則將信號線先接至開關柜二次小室內端子排，再使用 RVVS 2×0.75mm2 護套線延長，按開關柜排序依次接入弧光保護裝置預定序號的弧光信號接口，打上號碼牌標注上柜號以便于后期對應查找。
