保護功能：三段式過流保護、零序過流保護、過壓保護、低壓保護、逆功率保護、系統失壓保護、高頻保護、低頻保護、頻率突變保護、諧波保護、外部聯跳保護等；

遙測功能：采集電網側三相電壓、三相電流（測量、保護）、零序電流、有功功率、無功功率、功率因數、頻率等參數，發電側線電壓；

遙信功能：34 路開入量采集（外加電源：AC220V、DC110V、DC220V 等）；

控制功能：具有完整的斷路器操作回路（遙控或手動分合閘）和保護跳閘脫網功能，還具有自保持及防跳功能；13 路繼電器中，4 路用于控制，其余用于信號輸出；

數字通訊：標配一路 RS485接口（支持 MODBUS-RTU協議）,兩路以太網接口（IEC60870-5-103或 104 規約），可用于遙測、遙信、遙控、錄波傳輸；另具有 B 碼對時接口；

1. 技術參數

   序號	主要參數	功能	應用
   1	工作電源	電源	AC/DC85～265V(AC 工頻：50Hz）
   		功耗	正常運行≤5W；裝置動作≤11W
   2	電流輸入	額定值 In	5A/1A（訂貨注明）
   		測量范圍	0.08In~20In
   3	電壓輸入	額定值 Un	100V/380V（訂貨注明）
   		測量范圍	0.3Un～1.2Un
   4	功率消耗	直流回路	正常工作時：不大于 10W 動作時： 不大于 15W
   		交流電壓回路	每相不大于 0.5VA
   		交流電流回路	額定電流為 5A 時：每相不大于 1VA 額定電流為 1A 時：每相不大于 0.5VA
   5	開關量輸入	通道數	14 路（用戶使用 12 路、內部 2 路）
   		輸入方式	空接點
   		開關量電壓	強電開入，電壓同操作電源
   6	繼電器輸出	通道數	9 路
   		接點容量	信號回路接點載流容量：400VA 信號回路接點斷弧容量：60VA
   		輸入方式	除操作回路為有源接點，其他均為無源接點
   		隔離方式	光電隔離，隔離電壓 2500V
   7	電參量誤差	時間元件	0s-1s 時，誤差不超 25ms； 1s 以上時，誤差不超<±2.5％
   		保護電流	不大于 3%
   		保護電壓	不大于 3%
   		保護頻率	0.05±Hz
   8	保護功能時間誤差	定時限保護	速動段的固有動作時間：1.2 倍整定值時測量，不大于 40ms
   9	485 通訊	通訊接口	RS485 標配 1 路
   		隔離類型	光電隔離，帶防雷功能
   		波特率	4800bps～9600bps
   		通訊規約	Modbus
   10	以太網	網絡參數	一路以太網，10M/100M 自適應，南自 103 協議
   11	故障錄波	故障前	兩周波
   		故障后	八周波
   12	絕緣性能 （正常試驗 大氣條件下）	絕緣電阻	各等級的各回路絕緣電阻不小于 100MΩ
   		介電強度	裝置能承受頻率為 50Hz，電壓 2000V 歷時 1 分鐘的工頻耐壓試驗
   		沖擊電壓	能承受 1.2/50μs 的標準雷電波的短時沖擊電壓 試驗，開路試驗電壓 5kV
   13	電磁兼容	快速瞬變干擾	達到性能準則 A 級
   		靜電放電試驗	達到性能準則 A 級
   		輻射電磁場騷擾	達到性能準則 A 級

2. 正常工作大氣參數

   序號	主要參數	應用
   1	正常工作溫度	-10℃～+55℃
   2	存儲溫度	-25℃～+70℃
   3	相對濕度	5％～95％
   4	大氣壓力	60kPa～106kPa
   5	防護等級	IP50

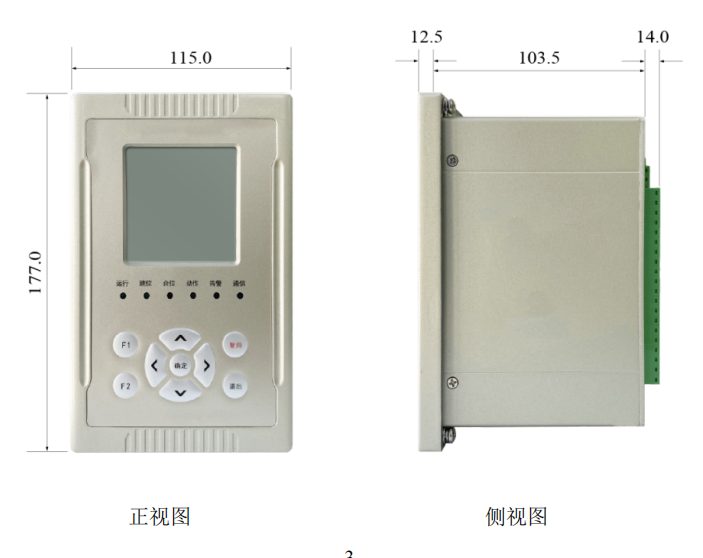

1. 外形尺寸

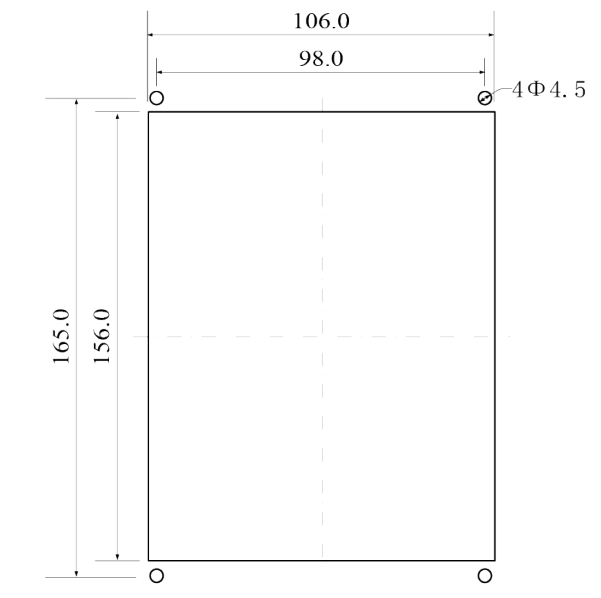

2. 開孔安裝尺寸圖



   注：在屏柜上開矩形孔，固定方式為螺釘固定，推薦采用 4-?4.5 螺栓固定；
