1. 適用于0.66KV及以下電壓等級各種電流規格電動機的基本保護；

2. 保護器配套MCT（三相一體式電流互感器），最大電流規格達到400A，性?xún)r(jià)比高；

3. 通過監測電動機三相回路的電流等參數對電動機進行過流、堵轉、短路、缺相等多種故障保護；

4. 采用高亮紅色LED以及指示燈實時顯示運行狀態及數據；

5. 可編程設置，可在現場方便地更改整定電流等參數；

6. 可選配1路RS485數字通訊接口，采用MODBUS-RTU協議與后臺組網通訊；

7. 可選配1路DC4～20mA模擬量變送輸出到后臺工控機；

8. 工作電源采用交直流通用、寬范圍輸入設計，電源電壓范圍：AC/DC85V～265V；

9. 保護器安裝方式可選：面板開孔屏裝方式（開孔尺寸為94mm×46mm），或35mm標準導軌卡裝方式。

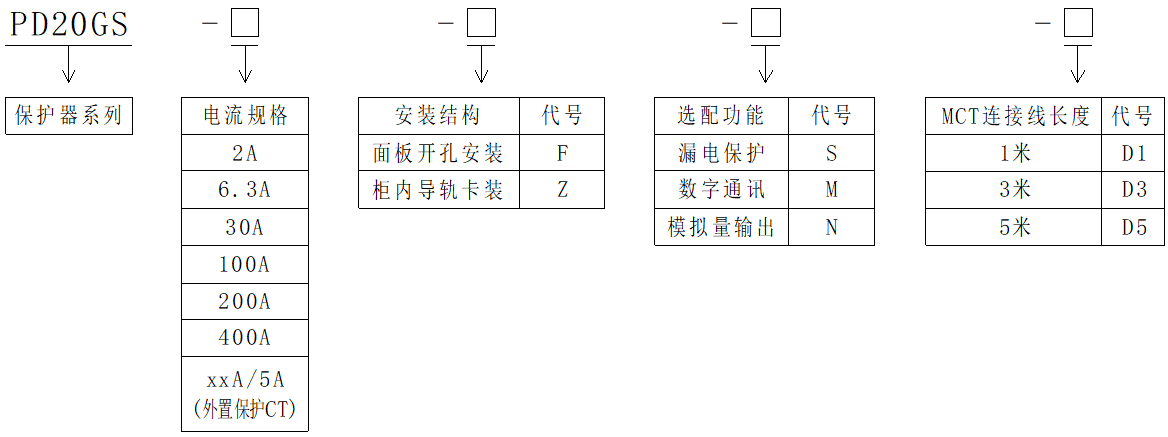

注：

1. 根據電動機銘牌電流或額定功率選擇合適的電流規格（保護器“電流規格”應略大于電動機銘牌電流），當電動機銘牌電流＞400A時，需外置二次電流為5A的保護型電流互感器（A、B、C三相各一個，選型資料見P58頁）；

2. 選配功能中S漏電保護、M數字通訊、N模擬量輸出，可以同時選配；

3. 保護器配套的三相電流互感器（MCT）連接線長度，標配1米，可選1米、3米、5米三種規格。

● PD20GS-F面板安裝式保護器外形尺寸（單位：mm）及安裝方式

PD20GS-F電動機保護器，采用面板嵌入式安裝方式，在配電柜門板上預先開一個94×46mm的矩形孔，拔下保護器兩側的固定卡，把保護器從門板正面放入安裝孔中，再用配套的固定卡插入保護器兩側的卡槽，然后前推，把保護器可靠地固定在門板上。

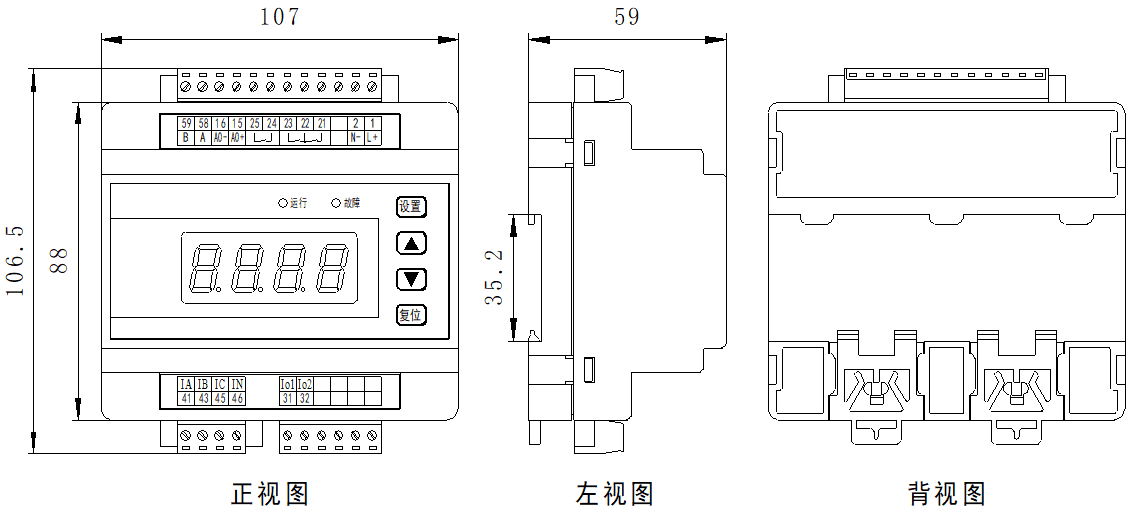

● PD20GS-Z導軌卡裝式保護器外形尺寸（單位：mm）及安裝方式

PD20GS-Z電動機保護器，采用35mm標準導軌卡裝方式，在配電柜內的合適位置先固定卡裝保護器的35mm標準導軌，PD20GS-Z電動機保護器背面的固定用滑塊拉出至外側，再把PD20GS-Z電動機保護器鉤掛在導軌上，最后向內側推動保護器上的滑塊，把保護器卡牢在導軌上即可。

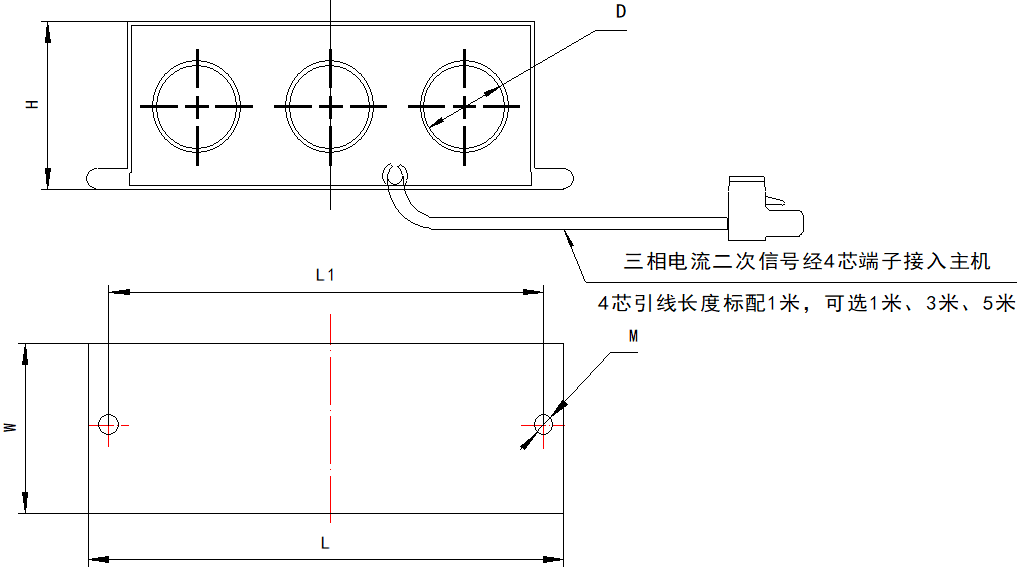

● 配套三相一體式電流互感器（MCT）外形尺寸及安裝方式：

配套三相一體式互感器(MCT)分5種規格型號：

1. MCT6.3（D=9.5mm）,適用于2A、6.3A（三相主回路電纜同方向一次穿過3個Ф9.5mm穿線孔），以及大于400A回路的外置CT輸入信號1A、5A（三相外置CT的二次線，同方向一匝穿過3個Ф9.5mm穿線孔）；

2. MCT30（D=15mm）,適用于30A（三相主回路電纜同方向一次穿過3個Ф15mm穿線孔）；

3. MCT100（D=20mm）,適用于100A（三相主回路電纜同方向一次穿過3個Ф20mm穿線孔）；

4. MCT200（D=25mm）,適用于200A（三相主回路電纜同方向一次穿過3個Ф25mm穿線孔）。

5. MCT400（D=40mm）,適用于400A（三相主回路電纜同方向一次穿過3個Ф40mm穿線孔）。

注：當電流＞400A或采用框架斷路器時，需外置二次電流為5A的保護型電流互感器（A、B、C三相各一個），二次5A電流信號按MCT穿孔定義、同方向一匝穿過保護器三相電流互感器MCT6.3，CT變比可以在保護器內設置。

三相電流互感器安裝方式：在柜內合適的位置開兩個間距為L(zhǎng)1的Φ4.5mm圓孔，用兩個M4螺栓，配合螺母、彈墊等把三相電流互感器固定住。

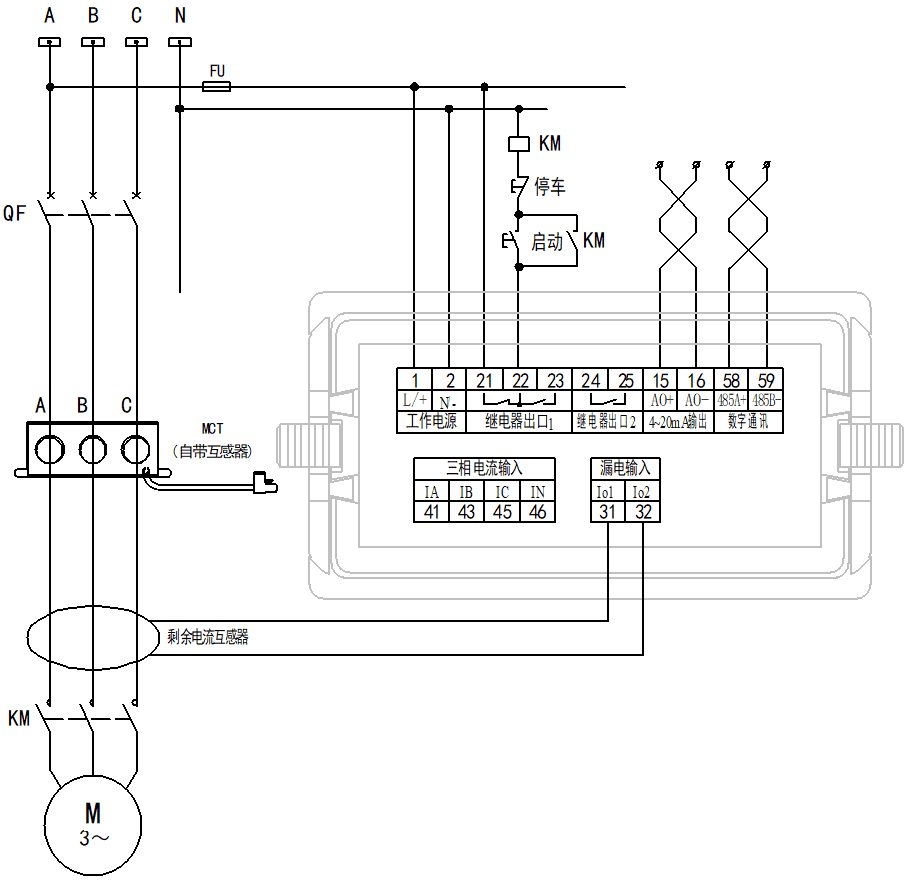

● PD20GS典型接線示意圖（AC220V供電）

注

1. 圖中繼電器J1的常閉接點（21#、22#）作跳閘保護分接觸器用，J1的常開接點（22#、23#）可作報警用；繼電器J2為可編程繼電器，常規作為報警繼電器用，在保護器帶有通訊功能時，繼電器J2可并接在啟動按鈕兩端，作通訊啟動用。

2. 圖中MCT為保護器自帶電流互感器，≤400A 電流規格保護器，三相主線路的電纜同方向一次穿芯，MCT引出線自帶的4芯端子直接插接到保護器的三相電流輸入端口（41#~46#）；當電動機的額定電流>400A時，三相主線路的電纜預先一次穿過3個外部保護CT（P1進，P2出），將3個外部CT二次側5A電流線按MCT穿孔定義、同向一匝穿過保護器MCT6.3三相孔。

3. 選擇漏電保護功能時，應選取合適穿線孔徑的剩余電流互感器（電動機回路A、B、C三相線同時穿過配套剩余電流互感器，選型資料見P56頁）。
