1. 可用于0.66KV及以下電壓等級各種電流規格電動機的全面保護；

2. PD20KS配套MCT（三相一體式電流互感器），最大電流規格達到400A；

3. 智能型低壓電動機保護器通過監測低壓MCC（Motor Control Center）回路的電流、電壓、漏電電流等參數對電動機進行全面保護(具有啟動超時、過載、堵轉、斷相、不平衡、接地故障、短路、欠載、過壓、欠壓、滿溢故障跳斷路器等多種保護功能；并可選漏電保護、tE時間保護、“抗晃電”功能，和欠失壓重啟動功能)；

4. 采用寬溫型漢化LCD以及高亮指示燈結合顯示運行狀態及數據；

5. 可編程設置，可在現場方便地更改整定電流、保護定值等參數；

6. 可選配1路RS485通訊接口，采用MODBUS-RTU協議與后臺組網通訊；

7. 可選配1路DC4～20mA模擬量變送輸出到后臺工控機；

8. 提供6路開關量輸入采集和3路繼電器輸出，可適用于多種起動控制方式；

9. 工作電源采用交直流通用、寬范圍輸入設計，電源電壓范圍：AC/DC85V～265V；

10. 保護器采用面板開孔屏裝方式（開孔尺寸為76mm×76mm）；

11. 具有32次故障事件記錄功能、有功/無功電度計量功能。

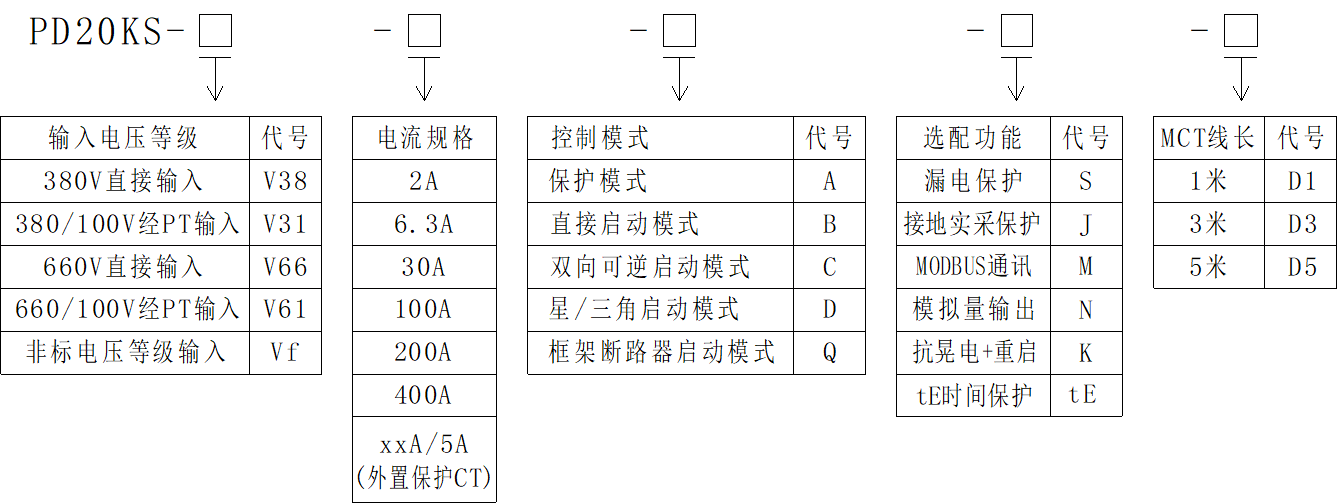

注：

1. 根據電動機銘牌電流或額定功率選擇合適的電流規格（保護器“電流規格”應略大于電動機銘牌電流），當電動機銘牌電流＞400A時，需外置二次電流為5A的保護型電流互感器（A、B、C三相各一個，選型資料見P58頁）；

2. 選配功能可同時選擇多種（其中“漏電實采保護S”、“接地實采保護J”和“接地故障合成計算保護”三選一，默認配置“接地故障合成計算保護”）；

3. 保護器配套的三相電流互感器（MCT）連接線長度，標配1米，可選1米、3米、5米三種長度。

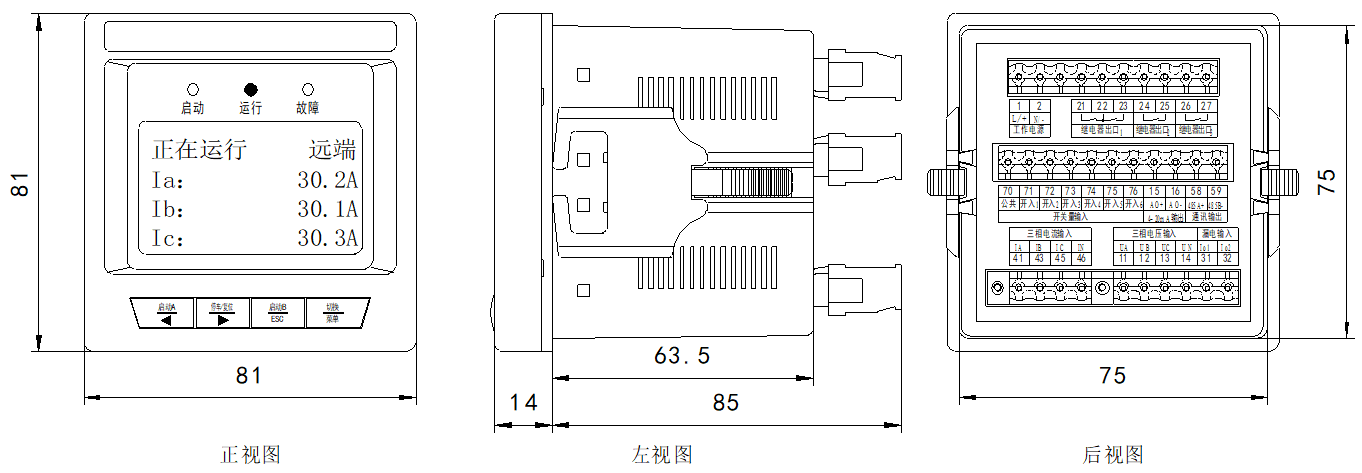

● 保護器主機外形尺寸（單位：mm）

● 保護器主機安裝方式：

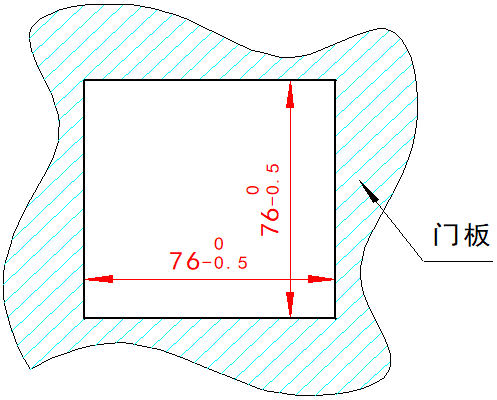

PD20KS電動機保護器，采用面板嵌入式安裝方式，在配電柜門板上預先開一個76×76mm的方孔，拔下保護器兩側的固定卡，把保護器從門板正面放入安裝孔中，再用配套的固定卡插入保護器兩側的卡槽，然后前推，把保護器可靠地固定在門板上。

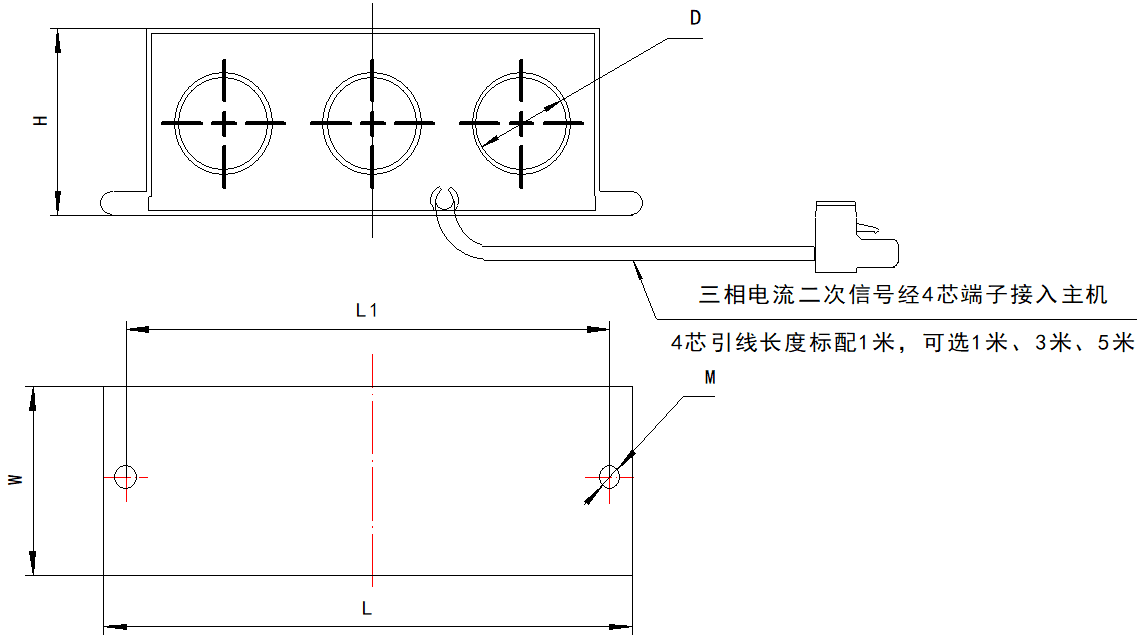

● 配套三相一體式電流互感器（MCT）外形尺寸及安裝方式：

配套三相一體式互感器(MCT)分5種規格型號：

1. MCT6.3（D=9.5mm）,適用于2A、6.3A（三相主回路電纜同方向一次穿過3個Ф9.5mm穿線孔），以及大于400A回路的外置CT輸入信號1A、5A（三相外置CT的二次線，同方向一匝穿過3個Ф9.5mm穿線孔）；

2. MCT30（D=15mm）,適用于30A（三相主回路電纜同方向一次穿過3個Ф15mm穿線孔）；

3. MCT100（D=20mm）,適用于100A（三相主回路電纜同方向一次穿過3個Ф20mm穿線孔）；

4. MCT200（D=25mm）,適用于200A（三相主回路電纜同方向一次穿過3個Ф25mm穿線孔）。

5. MCT400（D=40mm）,適用于400A（三相主回路電纜同方向一次穿過3個Ф40mm穿線孔）。

注：當電流＞400A或采用框架斷路器時，需外置二次電流為5A的保護型電流互感器（A、B、C三相各一個），二次5A電流信號按MCT穿孔定義、同方向一匝穿過保護器三相電流互感器MCT6.3，CT變比可以在保護器內設置。

三相電流互感器安裝方式：在柜內合適的位置開兩個間距為L1的Φ4.5mm圓孔，用兩個M4螺栓，配合螺母、彈墊等把三相電流互感器固定住。

● 端子定義（具體見相對應接線圖）：

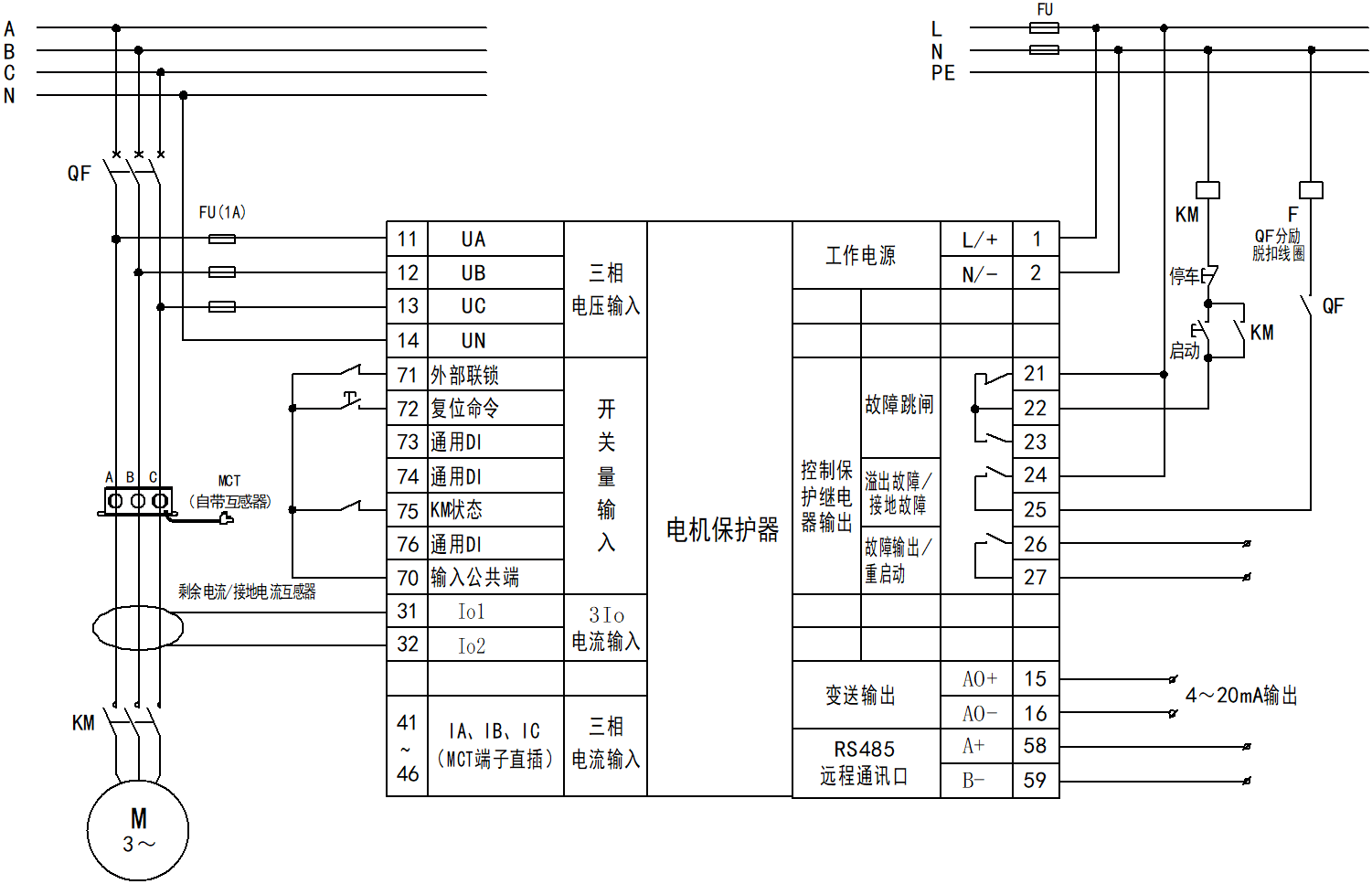

● PD20KS保護模式接線圖

保護模式下，保護器內部繼電器DO1常閉接點(21#-22#)串在控制電機接觸器KM的線圈回路中，當保護器上電后可點按上圖中“啟動”按鈕，接通KM線圈回路使KM輔助觸點吸合并自鎖，主回路QF合閘狀態下，接觸器主觸頭吸合使電動機三相得電啟動。當保護器檢測到設為跳閘輸出的故障且延時時間到后，保護器進行故障跳閘動作，繼電器DO1常閉點斷開，接觸器KM 釋放，電動機停車。故障跳閘后需長按復位鍵3秒以上方可清除故障指示，繼電器DO1恢復原狀態，進入啟動就緒狀態，允許電機再次啟動。

注1：保護模式下，啟動、停車操作必須用外接的按鈕來完成，保護器面板上的啟動/停車按鍵操作無效。上圖中的遠端啟動、停車、復位按鈕都采用點動式。

注2：圖中MCT為保護器自帶電流互感器，≤400A 電流規格保護器，三相主線路的電纜同方向一次穿芯，MCT引出線自帶的4芯端子直接插接到保護器的三相電流輸入端口（41#~46#）；當電動機的額定電流>400A時，三相主線路的電纜預先一次穿過3個外部保護CT（P1進，P2出），將3個外部CT二次側5A電流線按MCT穿孔定義、同向一匝穿過保護器MCT6.3三相孔。

注3：當保護器檢測到的故障電流大于接觸器的最大分?jǐn)嗄芰﹄娏鲿r(shí)（須預先在保護器系統參數中設置好接觸器最大分?jǐn)嚯娏鳎喝?倍Ie）,先保持DO1為原閉合狀態（此時不跳接觸器，否則接觸器的主觸頭容易損傷），待“溢出故障繼電器”吸合動作（脈沖），控制斷路器分閘來保護電動機和線路后，延時1秒再跳開DO1，斷開接觸器，報“溢出故障”。

注4：選擇漏電保護功能時，應選取合適穿線孔徑的剩余電流互感器（電動機回路A、B、C三相線同時穿過配套剩余電流互感器，選型資料見P56頁）。當選擇接地實采保護功能時，應選取合適穿線孔徑的二次電流為5A的接地電流互感器（客戶自配）。

注5：保護器內部繼電器DO3為可編程繼電器，當保護器未打開欠壓重啟動功能時，功能定義為故障報警輸出繼電器；當保護器打開欠壓重啟動功能時，為重啟動輸出繼電器，并接在啟動按鈕兩端，可作晃電重啟動和欠失壓重啟動。

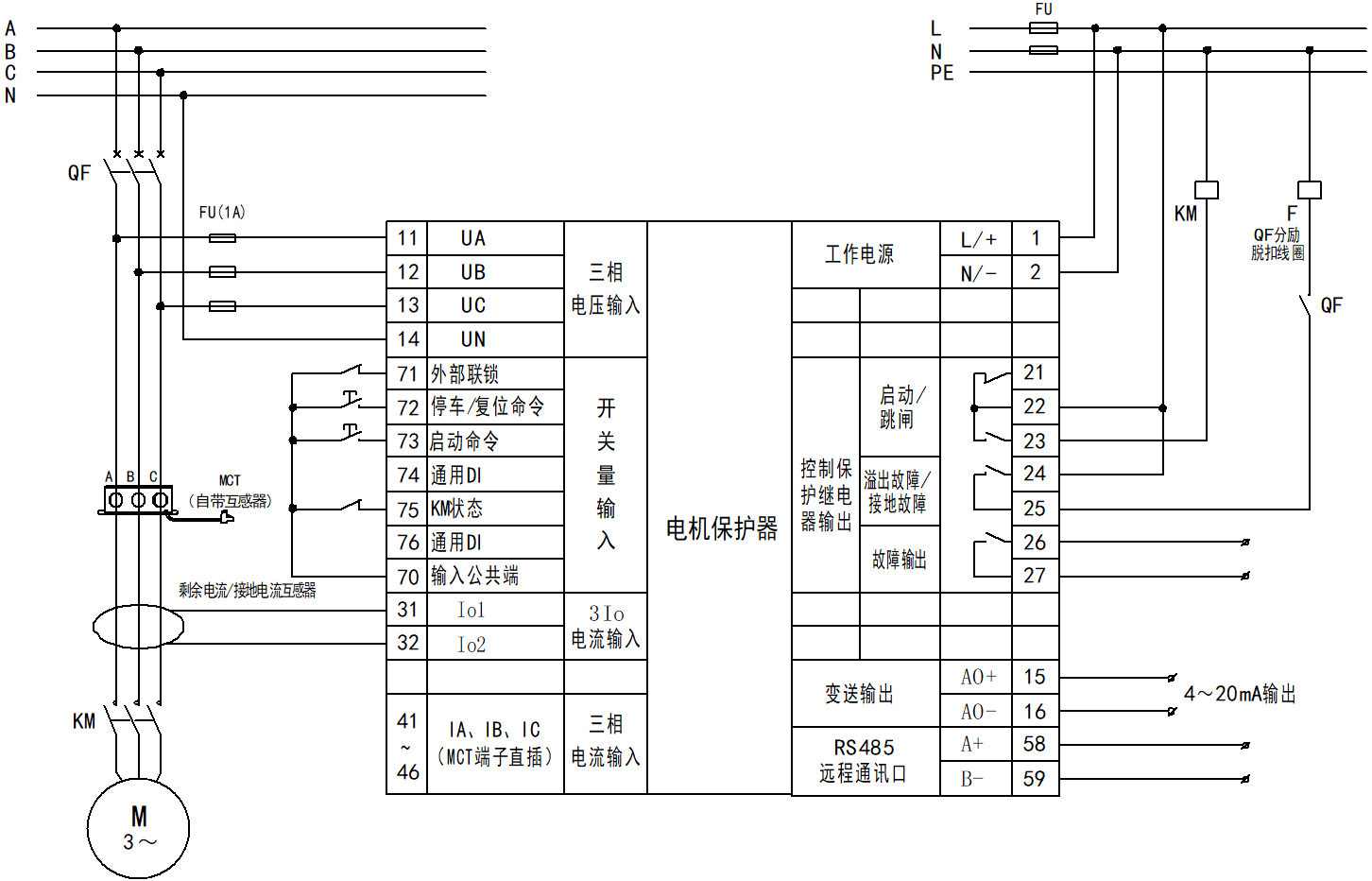

● PD20KS直接啟動控制接觸器模式接線圖

直接啟動模式下，當保護器上電后進入啟動就緒狀態，保護器顯示“直接啟動”。當保護器收到啟動命令時，內部繼電器DO1（22#-23#）吸合，則接觸器KM得電吸合，啟動過程中“啟動”燈亮，顯示“正在啟動”；啟動結束，“啟動”燈滅，“運行”燈亮，保護器顯示“正在運行”。當保護器收到停車命令，或者有保護跳閘動作發生時，繼電器DO1斷開，接觸器KM釋放，電動機停車；停車過程結束后，進入啟動就緒狀態時，保護器顯示“直接啟動”。故障跳閘后需按復位鍵3秒以上方可清除故障指示。

注1：直接啟動模式下，啟動、停車/復位操作可以由保護器操作按鍵、遠端按鈕/DCS開關量命令、后臺通訊控制三種控制方式中的某一種來完成（需在保護器的系統設置中選擇操作權限：按鍵、遠端、程控，操作權限選定后，三種控制方式中只有一種被選的控制方式進行控制才有效）。外部聯鎖保護功能可選擇關閉或打開，開入類型可選擇常閉或常開，可通過設置延時時間作“緊急停車”用。上圖中的遠端啟動按鈕、停車/復位按鈕都采用點動式，停車/復位按鈕短按為停車，長按＞3秒停車并復位。

注2：圖中MCT為保護器自帶電流互感器，≤400A 電流規格保護器，三相主線路的電纜同方向一次穿芯，MCT引出線自帶的4芯端子直接插接到保護器的三相電流輸入端口（41#~46#）；當電動機的額定電流>400A時，三相主線路的電纜預先一次穿過3個外部保護CT（P1進，P2出），將3個外部CT二次側5A電流線按MCT穿孔定義、同向一匝穿過保護器MCT6.3三相孔。

注3：當保護器檢測到的故障電流大于接觸器的最大分?jǐn)嗄芰﹄娏鲿r(shí)（須預先在保護器系統參數中設置好接觸器最大分?jǐn)嚯娏鳎喝?倍Ie）,先保持繼電器DO1為原閉合狀態（此時不跳接觸器，否則接觸器的主觸頭容易損傷），待“溢出故障繼電器”吸合動作（脈沖），控制斷路器分閘來保護電動機和線路后，延時1秒再釋放繼電器DO1，斷開接觸器，報“溢出故障”。

注4：選擇漏電保護功能時，應選取合適穿線孔徑的剩余電流互感器（電動機回路A、B、C三相線同時穿過配套剩余電流互感器，選型資料見P56頁）。當選擇接地實采保護功能時，應選取合適穿線孔徑的二次電流為5A的接地電流互感器（客戶自配）。

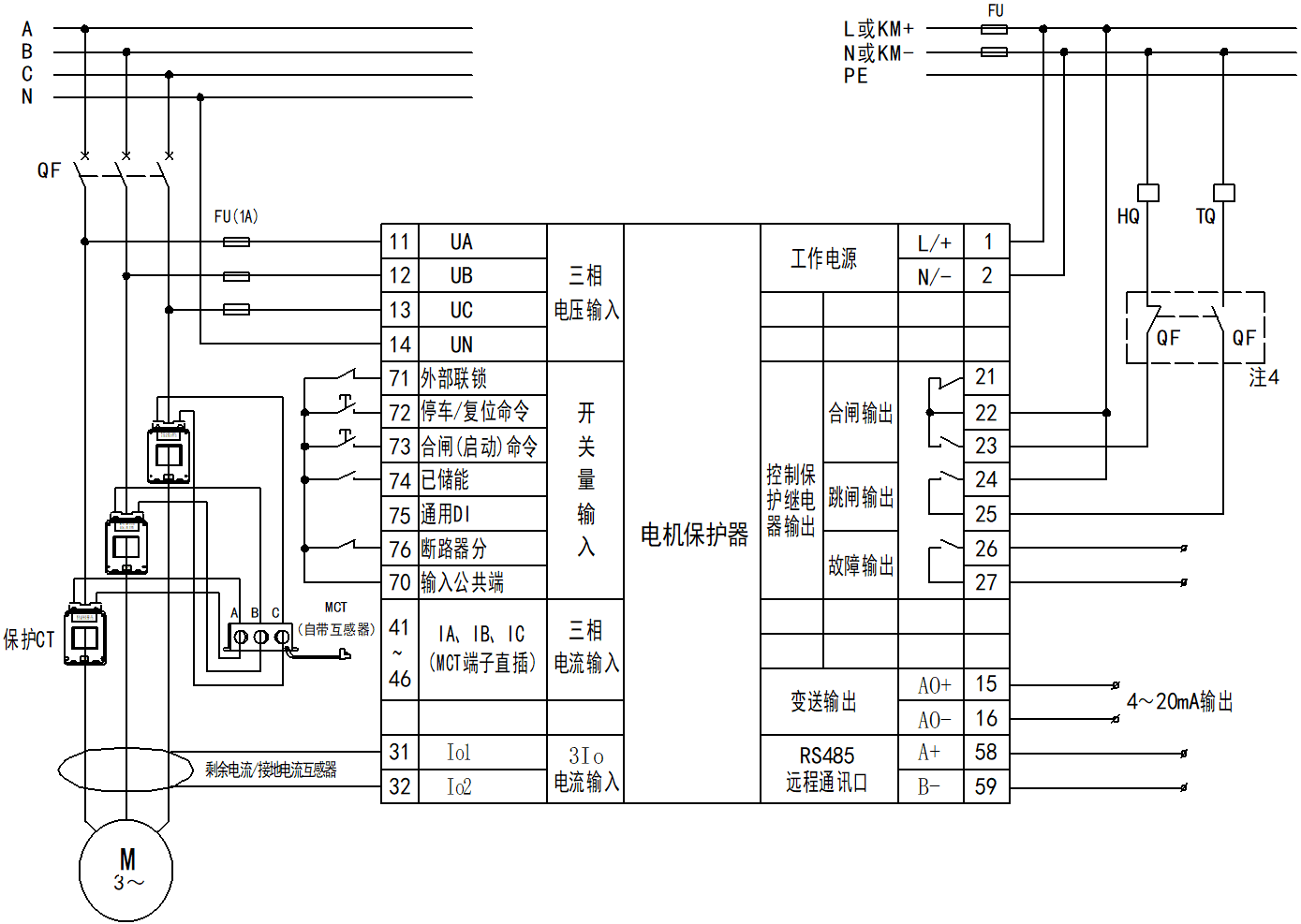

● PD20KS直接啟動控制斷路器模式接線圖（框架斷路器回路）

PD20KS直接啟動控制斷路器模式下，當保護器上電后進入啟動就緒狀態，保護器顯示“斷路器啟動”。當保護器收到合閘（啟動）命令時，內部繼電器A （合閘繼電器）吸合，則斷路器合閘線圈得電，斷路器合閘，啟動電動機運轉，啟動過程中“啟動”燈亮，顯示“正在啟動”；啟動結束，“啟動”燈滅，“運行”燈亮，保護器顯示“正在運行”。當保護器收到停車命令，或者有保護跳閘動作發生時，繼電器B（跳閘繼電器）吸合，則斷路器分勵線圈得電，斷路器分閘，電動機冷卻停車；停車過程結束后，進入啟動就緒狀態時，保護器顯示“斷路器啟動”。故障跳閘后需按“復位按鈕”方可清除故障指示。

注1：合閘（啟動）、停車/復位操作可以由保護器操作按鍵、遠端按鈕/DCS開關量命令、后臺通訊控制三種控制方式中的某一種來完成（需在保護器的系統設置中選擇操作權限：按鍵、遠端、程控，操作權限選定后，三種控制方式中只有一種被選的控制方式進行控制才有效）。外部聯鎖保護功能可選擇關閉或打開，開入類型可選擇常閉或常開，可通過設置延時時間作“緊急停車”用。上圖中的遠端合閘（啟動）按鈕、停車/復位按鈕都采用點動式，停車/復位按鈕短按為停車，長按＞3秒停車并復位。

注2：大功率的電機采用框架斷路器直接啟動控制時，三相主線路的銅排預先穿過3個外部保護CT（P1進，P2出），將外部CT二次側5A電流線按A、B、C相，同向一匝穿過保護器MCT6.3，MCT引出線自帶的4芯端子直接插接到保護器的三相電流輸入端口（41#~46#）。

注3：選擇漏電保護功能時，應選取合適穿線孔徑的剩余電流互感器（電動機回路A、B、C三相線同時穿過配套剩余電流互感器，選型資料見P56頁）。當選擇接地實采保護功能時，應選取合適穿線孔徑的二次電流為5A的接地電流互感器（客戶自配）。

注4：上圖二次控制回路的斷路器合閘線圈和跳閘線圈回路中，建議如圖中所示，分別接入斷路器的常閉和常開輔助觸點（若保護器內部繼電器A、B輸出方式設置為電平方式則必須接入該輔助觸點；若保護器內部繼電器A、B輸出方式設置為短時脈沖方式，視情況可不接）。
