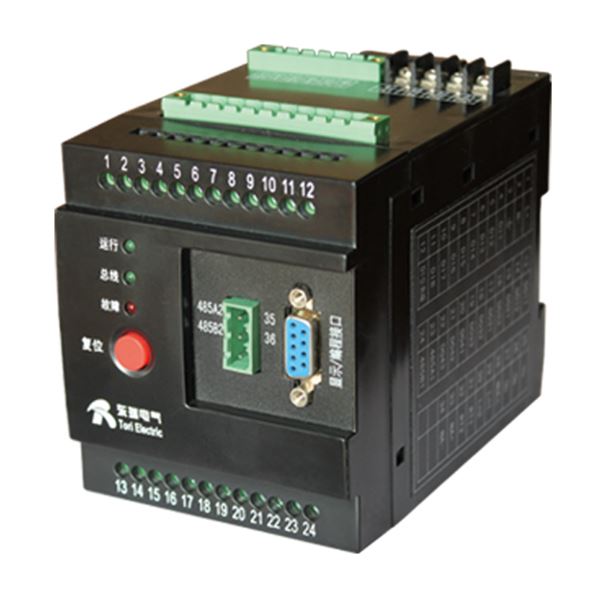

1. 可用于0.66KV及以下電壓等級各種電流規格電動機的全面保護；

2. PD20MS配套MCT（三相一體式電流互感器），最大電流規格達到400A；

3. 綜合型低壓電動機保護器通過監測低壓MCC（Motor Control Center）回路的電流、電壓、漏電電流等參數對電動機進行全面保護(具有啟動超時、過載、堵轉、斷相、不平衡、接地故障、短路、欠載、過壓、欠壓、相序錯亂、滿溢故障跳斷路器等多種保護功能；并可選漏電保護、超溫保護、tE時間保護、“抗晃電”功能，和欠失壓重啟動功能)；

4. 采用寬溫型漢化LCD以及高亮指示燈結合顯示運行狀態及數據；

5. 可編程設置，可在現場方便地更改整定電流、保護定值等參數；

6. 可選配1路或2路RS485通訊接口，采用MODBUS-RTU協議與后臺組網通訊；也可選擇PROFIBUS-DP通訊接口，PROFIBUS V1.0版通訊協議；

7. 可選配1路DC4～20mA模擬量變送輸出到后臺工控機；

8. 提供8路開關量輸入采集(可擴展到10DI)和4路繼電器輸出，可適用于多種起動控制方式；

9. 電源電壓：AC/DC85V～265V（交直流通用，寬范圍），方便設計應用；保護器可擴展為雙電源輸入；

10. 保護器主體采用35mm標準導軌安裝方式，方便安裝與拆卸；顯示模塊屏裝（開孔尺寸為96.5mm×55mm）；

11. 具有8次故障事件記錄功能、運行信息統計功能、有功/無功電度計量功能。

注1：根據電動機銘牌電流或額定功率選擇合適的電流規格（保護器“電流規格”應略大于電動機銘牌電流），當電動機銘牌電流＞400A時，需外置二次電流為5A的保護型電流互感器（A、B、C三相各一個，選型資料見P58頁）；

注2：選配功能可同時選擇多種（其中“漏電實采保護S”、“接地實采保護J”和“接地故障合成計算保護”三選一，默認配置“接地故障合成計算保護”），雙通訊冗余方式可選擇M2（2路RS485接口，MODBUS-RTU協議）或MP（1路RS485接口/MODBUS-RTU協議，另加1路PROFIBUS-DP通訊接口）；

注3：保護器本體與顯示模塊采用標準的DB9串口線連接，訂貨時需標清DB9串口連接線長度，DB9串口線標配1米，可選1米、3米、5米三種長度。

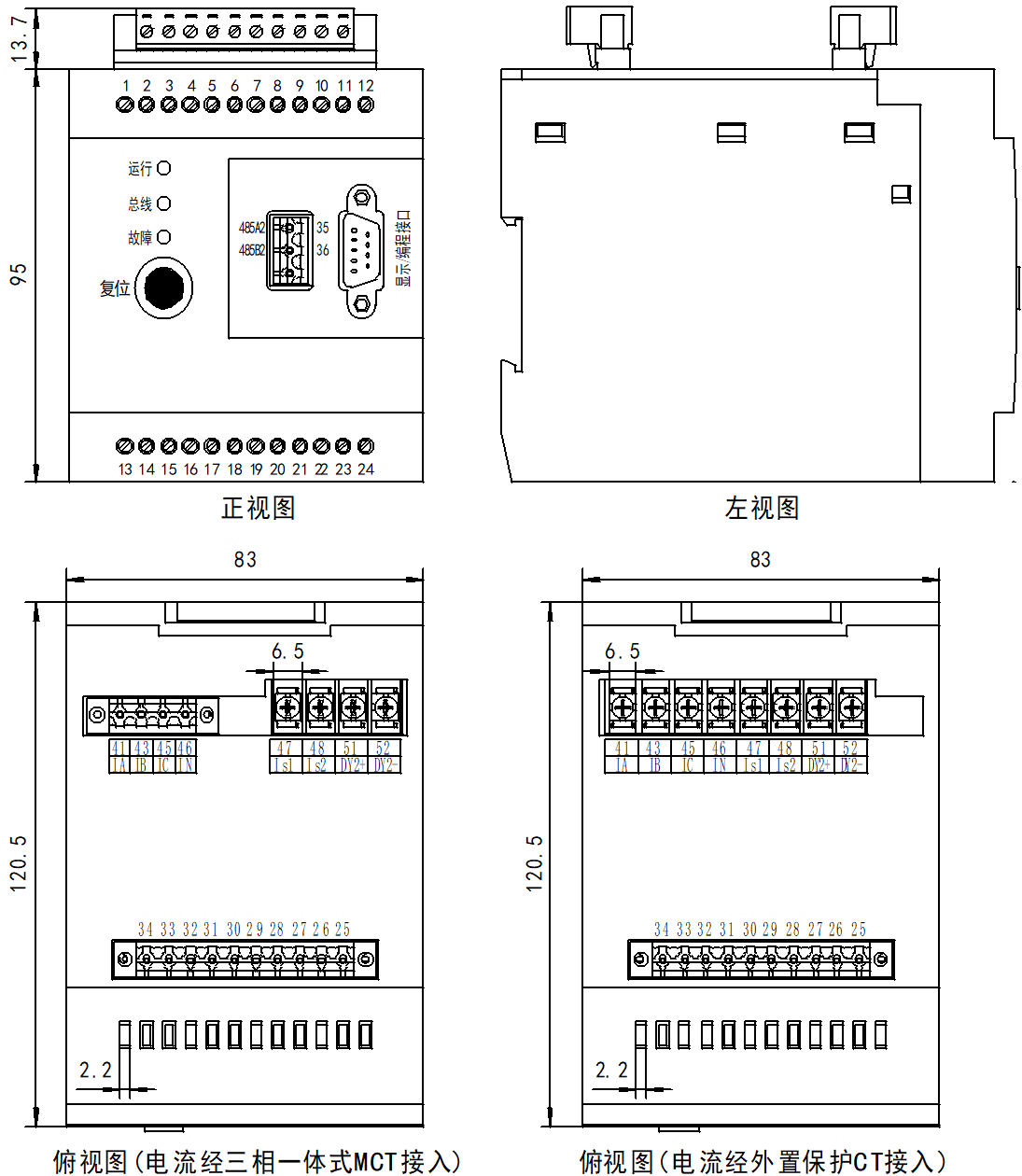

● 保護器本體外形尺寸

注：保護器本體采用標準35mm導軌安裝方式，本體與顯示模塊采用標準的DB9串口線連接，DB9串口線標配1米，可選1米、3米、5米三種長度。

● 顯示模塊外形尺寸：

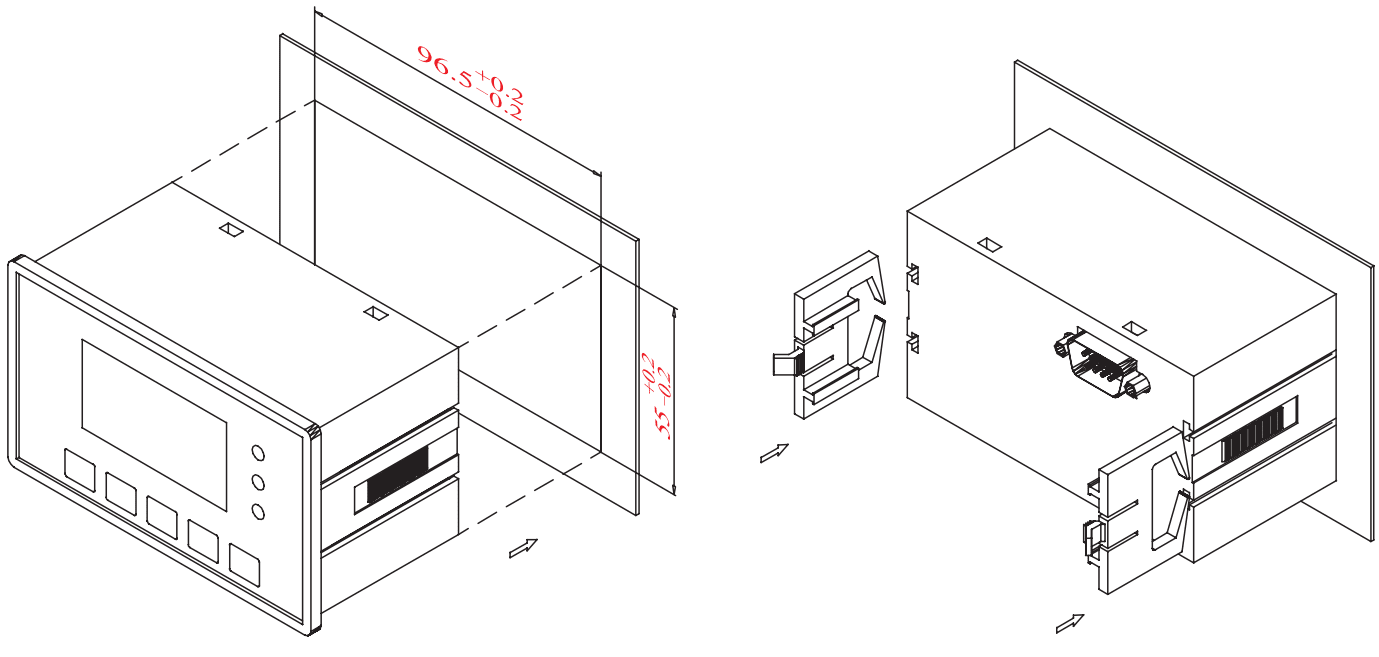

● 顯示模塊安裝示意圖(開孔尺寸建議為96.5mm×55mm)：

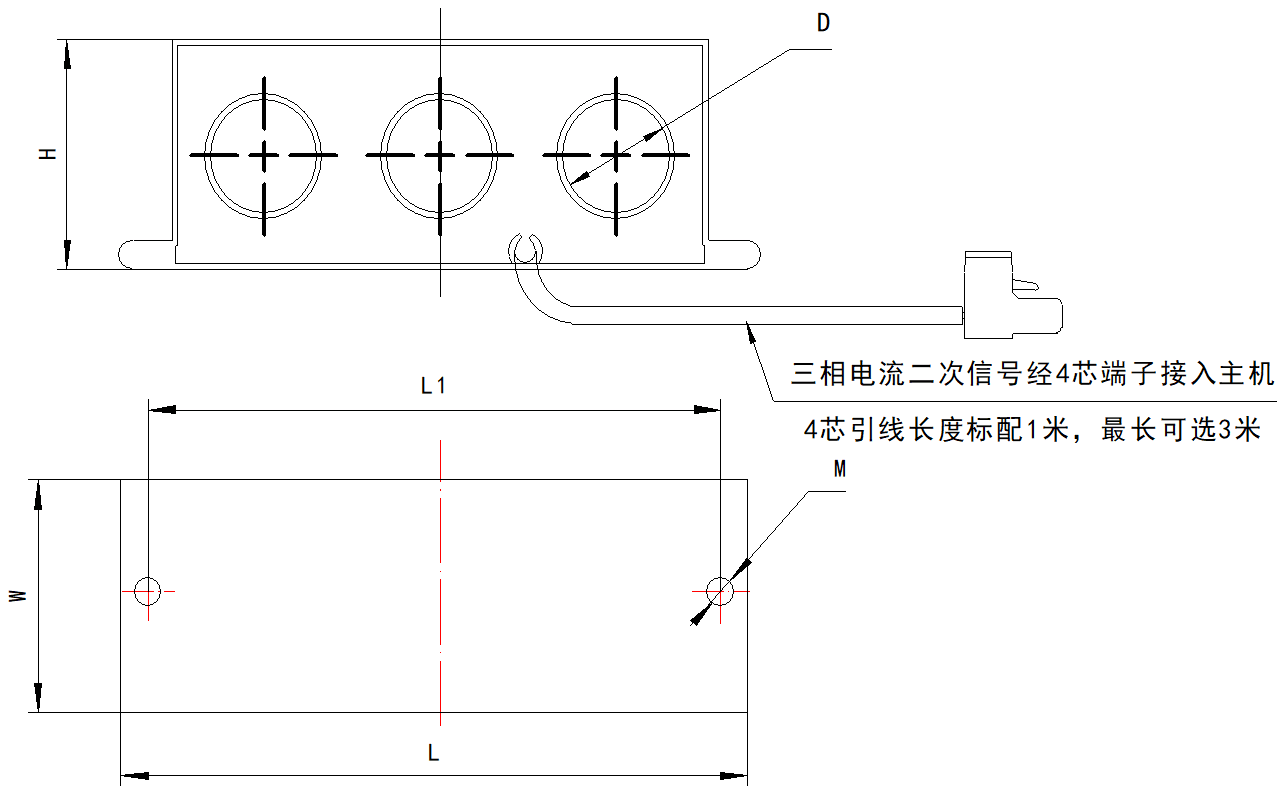

● 配套三相一體式電流互感器外形尺寸及安裝方式：

配套三相一體式互感器分5種規格型號：

1、MCT6.3（D=9.5mm）,適用于2A、6.3A（三相主回路電纜同方向一次穿過3個Ф9.5mm穿線孔）；

2、MCT30（D=15mm）,適用于30A（三相主回路電纜同方向一次穿過3個Ф15mm穿線孔）；

3、MCT100（D=20mm）,適用于100A（三相主回路電纜同方向一次穿過3個Ф20mm穿線孔）；

4、MCT200（D=25mm）,適用于200A（三相主回路電纜同方向一次穿過3個Ф25mm穿線孔）；

5、MCT400（D=40mm）,適用于400A（三相主回路電纜同方向一次穿過3個Ф40mm穿線孔）。

注：當電流＞400A或采用框架斷路器時，需外置二次電流為5A的保護型電流互感器（A、B、C三相各一個），二次5A電流信號按定義接入保護器三相電流信號輸入端口，CT變比可以在保護器內設置。

三相電流互感器安裝方式：在柜內合適的位置開兩個間距為L(zhǎng)1的Φ4.5mm圓孔，用兩個M4螺栓，配合螺母、彈墊等把三相電流互感器固定住。

● 端子定義（具體見相對應接線圖）：

● 典型控制模式接線圖

下面主要列舉PD20MS典型應用的三種控制模式接線圖：保護模式、直接啟動控制接觸器模式、直接啟動控制斷路器模式接線圖。其余的控制模式接線圖（雙向可逆啟動模式、星/三角啟動模式、雙速電機啟動模式等）如需查看，請致電到我公司技術支持部（0510-86250305）索取。

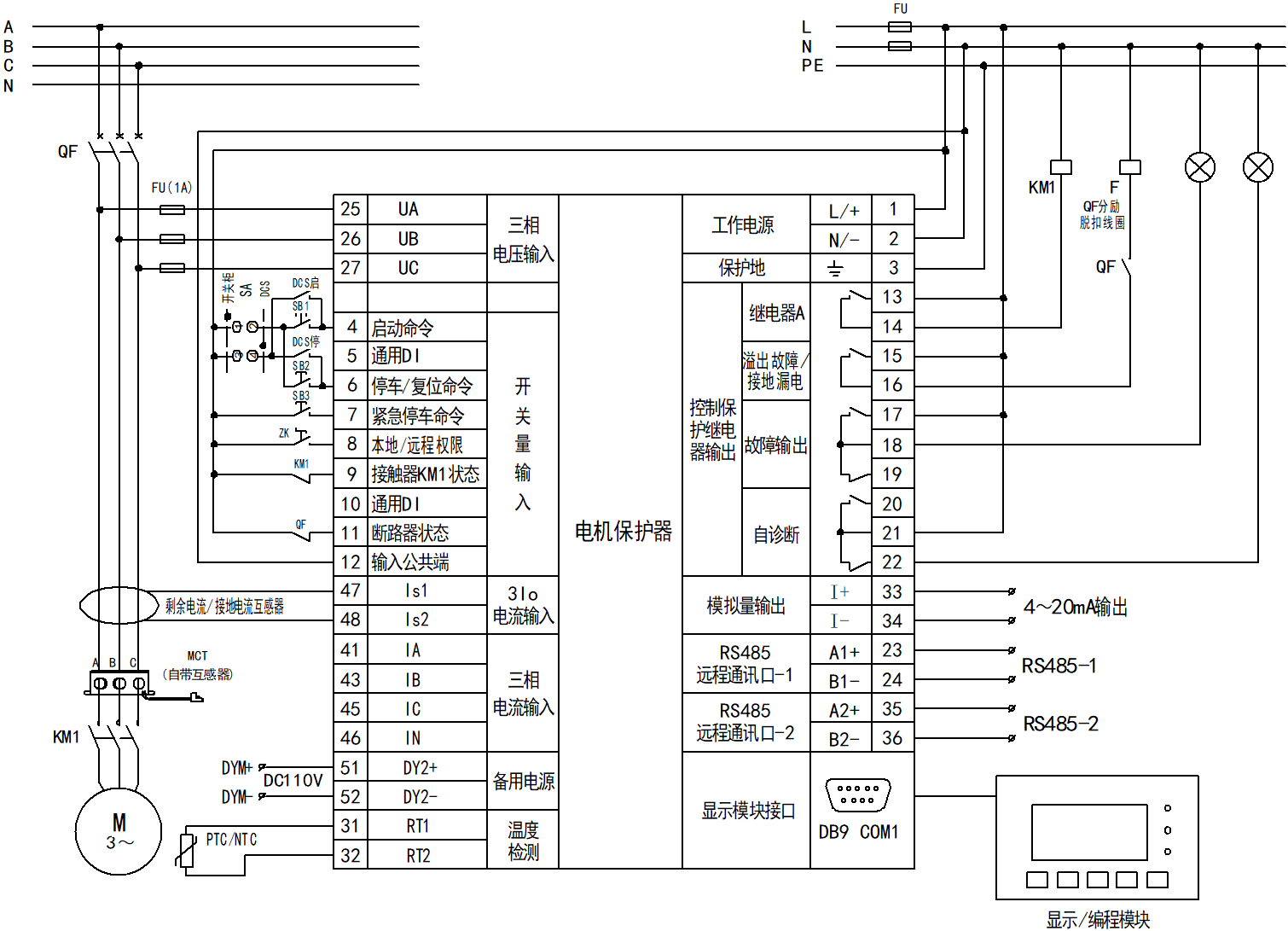

PD20MS保護模式接線圖

PD20MS保護模式下，保護器中DO3（停車/跳閘繼電器）的常閉接點串在控制電機接觸器KM1 的線圈回路中，當保護器上電后，DO3保持閉合狀態，此時等待啟動電動機。按動“啟動”按鈕，KM1線圈得電，電機主回路中的KM1主觸頭和并接在“啟動”按鈕兩端的KM1輔助接點吸合并自鎖，電動機得電啟動后正常運行。當按動“停車”按鈕或保護器檢測到跳閘類故障后DO3（停車/跳閘繼電器）斷開，接觸器KM1 釋放，電動機停車。故障跳閘后需按復位鍵3秒以上方可清除故障指示，DO3（停車/跳閘繼電器）恢復閉合，進入啟動就緒狀態，允許電機再次啟動。

注1：圖中MCT為保護器自帶電流互感器，≤400A 電流規格保護器，三相主線路的電纜同方向一次穿芯，MCT引出線自帶的4芯端子直接插接到保護器的三相電流輸入端口（41#~46#）；當電動機的額定電流>400A時，三相主線路的電纜預先一次穿過3個外部保護CT（P1進，P2出），將3個外部CT二次側5A電流線按定義接入到三相電流輸入端口（41#~46#），3個外部保護CT的S2端并接地。

注2：當保護器檢測到的故障電流大于接觸器的最大分?jǐn)嗄芰﹄娏鲿r(shí)（須預先在保護器系統參數中設置好接觸器最大分?jǐn)嚯娏鳎喝?倍Ie）,先保持DO3為原狀態（此時不跳接觸器，否則接觸器的主觸頭容易損傷），待“溢出故障繼電器”吸合動作（脈沖），控制斷路器分閘來保護電動機和線路后，延時1秒再動作DO3（停車/跳閘繼電器），斷開接觸器，報“溢出故障”。

注3：選擇漏電保護功能時，應選取合適穿線孔徑的剩余電流互感器（電動機回路A、B、C三相線同時穿過配套剩余電流互感器，選型資料見P56頁）。當選擇接地實采保護功能時，應選取合適穿線孔徑的二次電流為5A的接地電流互感器（客戶自配）。

PD20MS直接啟動控制接觸器模式接線圖

PD20MS直接啟動控制接觸器模式下，保護器上電進入啟動就緒狀態，顯示模塊顯示“直接啟動”。當保護器收到啟動命令時，內部繼電器A 吸合，則接觸器KM1 得電吸合，啟動過程中“啟動”燈亮，顯示“正在啟動”；啟動結束，“啟動”燈滅，“運行”燈亮，顯示模塊顯示“正在運行”。當保護器收到停車命令，或者有保護跳閘動作發生時，繼電器A斷開，接觸器KM1 釋放，電動機停車；停車過程結束后，進入啟動就緒狀態時，顯示模塊顯示“直接啟動”。故障跳閘后需按復位鍵3秒以上方可清除故障指示。

注1：直接啟動模式下，啟動、停車/復位操作可以由本地、遠端、程控三種控制權限操作中的某一種來完成。由接到DI5的ZK開關來選擇本地/遠程操作權限：DI5斷開為低電平時，本地權限（保護器按鍵控制）；DI5接通為高電平時，遠程權限（遠端DI、程控，默認為DI--開關柜按鈕/DCS開關量命令控制；當上位機設置為程控后，由監控系統控制電機啟/停）。若不需要保護器按鍵控制電機啟/停，ZK開關接點可直接短接，固定為遠程操作權限。“緊急停車”按鈕與保護器主機上的紅色復位按鈕一樣，不受DI5操作權限限制。上圖中作用于DI的按鈕都采用點動式，停車/復位按鈕短按為停車，長按＞3秒停車并復位。

注2：圖中MCT為保護器自帶電流互感器，≤400A 電流規格保護器，三相主線路的電纜同方向一次穿芯，MCT引出線自帶的4芯端子直接插接到保護器的三相電流輸入端口（41#~46#）；當電動機的額定電流>400A時，三相主線路的電纜預先一次穿過3個外部保護CT（P1進，P2出），將3個外部CT二次側5A電流線按定義接入到三相電流輸入端口（41#~46#），3個外部保護CT的S2端并接地。

注3：“溢出故障”、“接地/漏電故障動作”先跳開斷路器，延時1秒斷開接觸器。

注4：選擇漏電保護功能時，應選取合適穿線孔徑的剩余電流互感器（電動機回路A、B、C三相線同時穿過配套剩余電流互感器，選型資料見P56頁）。當選擇接地實采保護功能時，應選取合適穿線孔徑的二次電流為5A的接地電流互感器（客戶自配）。

PD20MS直接啟動控制斷路器模式接線圖（框架斷路器回路）

PD20MS直接啟動控制斷路器模式下，當保護器上電后進入啟動就緒狀態，顯示模塊顯示“斷路器啟動”。當保護器收到合閘命令時，內部繼電器A （合閘繼電器）吸合，則斷路器合閘線圈得電，斷路器合閘，啟動電動機運轉，啟動過程中“啟動”燈亮，顯示“正在啟動”；啟動結束，“啟動”燈滅，“運行”燈亮，顯示模塊顯示“正在運行”。當保護器收到分閘命令，或者有保護跳閘動作發生時，繼電器B（分閘繼電器）吸合，則斷路器分勵線圈得電，斷路器分閘，電動機冷卻停車；停車過程結束后，進入啟動就緒狀態時，顯示模塊顯示“斷路器啟動”。故障跳閘后需按遠程“復位按鈕”或保護器主機上的紅色復位按鈕方可清除故障指示。

注1：合閘、分閘、復位控制可以由本地、遠端、程控三種控制權限操作中的某一種來完成。由接到DI5的ZK開關來選擇本地/遠程操作權限：DI5斷開為低電平時，本地權限（保護器按鍵控制）；DI5接通為高電平時，遠程權限（遠端DI、程控，默認為DI--開關柜按鈕/DCS開關量命令控制；當上位機設置為程控后，由監控系統控制電機啟/停）。若不需要保護器按鍵控制合/分閘，ZK開關接點可直接短接，固定為遠程操作權限。“外部故障”可作為急停信號，與保護器主機上的紅色復位按鈕一樣，不受DI5操作權限限制。上圖中作用于DI的按鈕都采用點動式，分閘/復位按鈕短按為分閘，長按＞3秒分閘并復位。

注2：大功率的電機采用框架斷路器直接啟動控制時，三相主線路的銅排預先穿過3個外部保護CT（P1進，P2出），將3個外部CT二次側5A電流線按定義接入到三相電流輸入端口（41#~46#），3個外部保護CT的S2端并接地。

注3：選擇漏電保護功能時，應選取合適穿線孔徑的剩余電流互感器（電動機回路A、B、C三相線同時穿過配套剩余電流互感器）。當選擇接地實采保護功能時，應選取合適穿線孔徑的二次電流為5A的接地電流互感器（客戶自配）。

注4：上圖二次控制回路的斷路器合閘線圈和跳閘線圈回路中，建議如圖中所示，分別接入斷路器的常閉和常開輔助觸點。
