1. 可用于0.66KV及以下電壓等級各種電流規格饋出線路的全面保護；

2. PD20ML配套MCT（三相一體式電流互感器），最大電流規格達到400A；

3. 綜合型低壓線路保護測控裝置通過監測低壓PC（Power Center）回路的電流、電壓、漏電電流等參數，與低壓進線、饋線回路的斷路器配合，實現分合閘操作與監控管理；可選配漏電跳閘，欠壓報警或跳閘，三段式過流保護等功能，對饋線回路實現完善的保護；

4. 采用寬溫型漢化LCD以及高亮指示燈結合顯示運行狀態及數據；

5. 可編程設置，可在現場方便地更改整定電流、保護定值等參數；

6. 可選配1路或2路RS485通訊接口，采用MODBUS-RTU協議與后臺組網通訊；也可選擇PROFIBUS-DP通訊接口，PROFIBUS V1.0版通訊協議；

7. 可選配1路DC4～20mA模擬量變送輸出到后臺工控機；

8. 提供8路開關量輸入采集(可擴展到10DI)和4路繼電器輸出，滿足低壓線路的綜合保護測控要求；

9. 電源電壓：AC/DC85V～265V（交直流通用，寬范圍），方便設計應用；測控裝置可擴展為雙電源輸入；

10. 測控裝置主體采用35mm標準導軌安裝方式，方便安裝與拆卸；顯示模塊屏裝（開孔尺寸為96.5mm×55mm）；

11. 具有8次故障事件記錄功能、有功/無功電度計量功能。

注1：測控裝置“電流規格”應略大于線路設計電流，當線路設計電流＞400A或采用框架斷路器時，需外置二次電流為5A的保護型電流互感器（A、B、C三相各一個，選型資料見P58頁）；

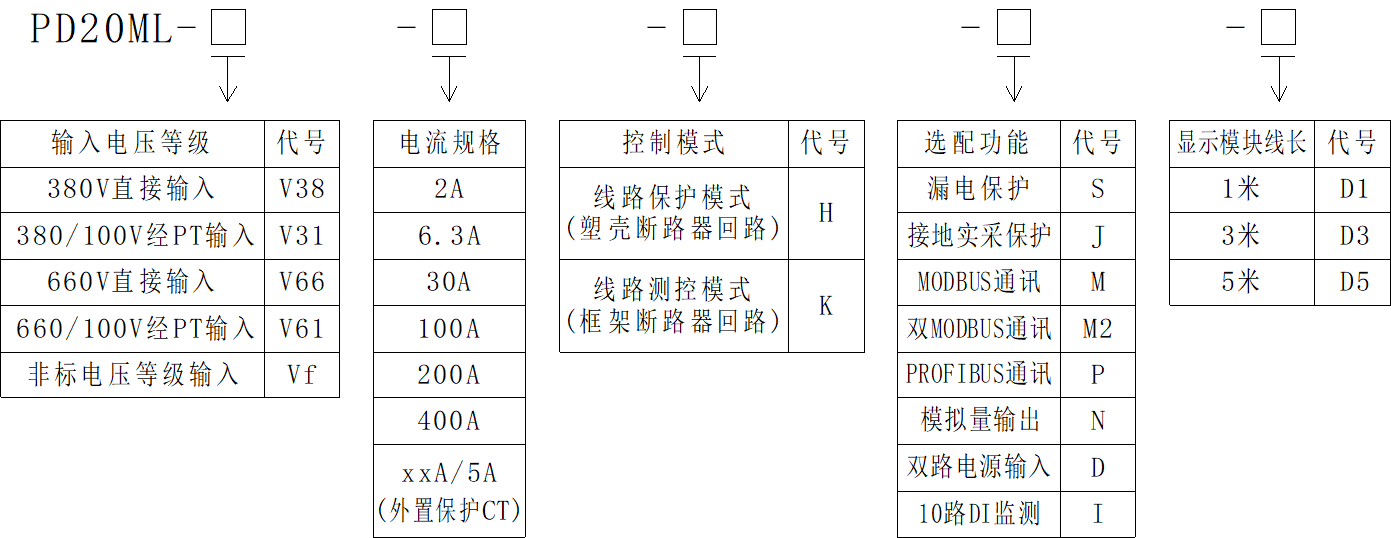

注2：選配功能可同時選擇多種（其中“漏電實采保護S”、“接地實采保護J”和“接地故障合成計算保護”三選一，默認配置“接地故障合成計算保護”），雙通訊冗余方式可選擇M2（2路RS485接口，MODBUS-RTU協議）或MP（1路RS485接口/MODBUS-RTU協議，另加1路PROFIBUS-DP通訊接口）；

注3：測控裝置本體與顯示模塊采用標準的DB9串口線連接，訂貨時需標清DB9串口連接線長度，DB9串口線標配1米，可選1米、3米、5米三種長度。

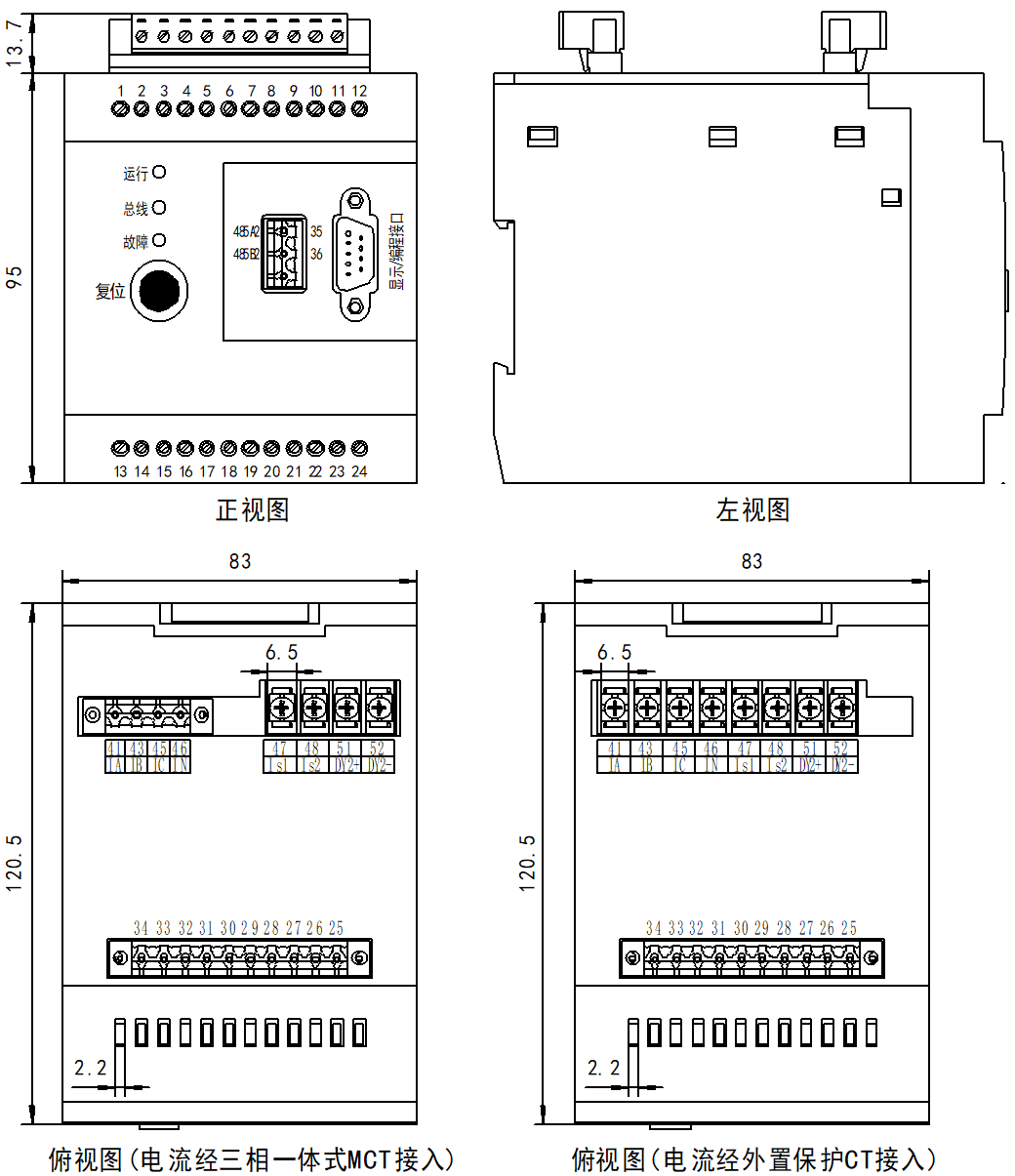

● 測控裝置本體外形尺寸

注：測控裝置本體采用標準35mm導軌安裝方式，本體與顯示模塊采用標準的DB9串口線連接，DB9串口線標配1米，可選1米、3米、5米三種長度。

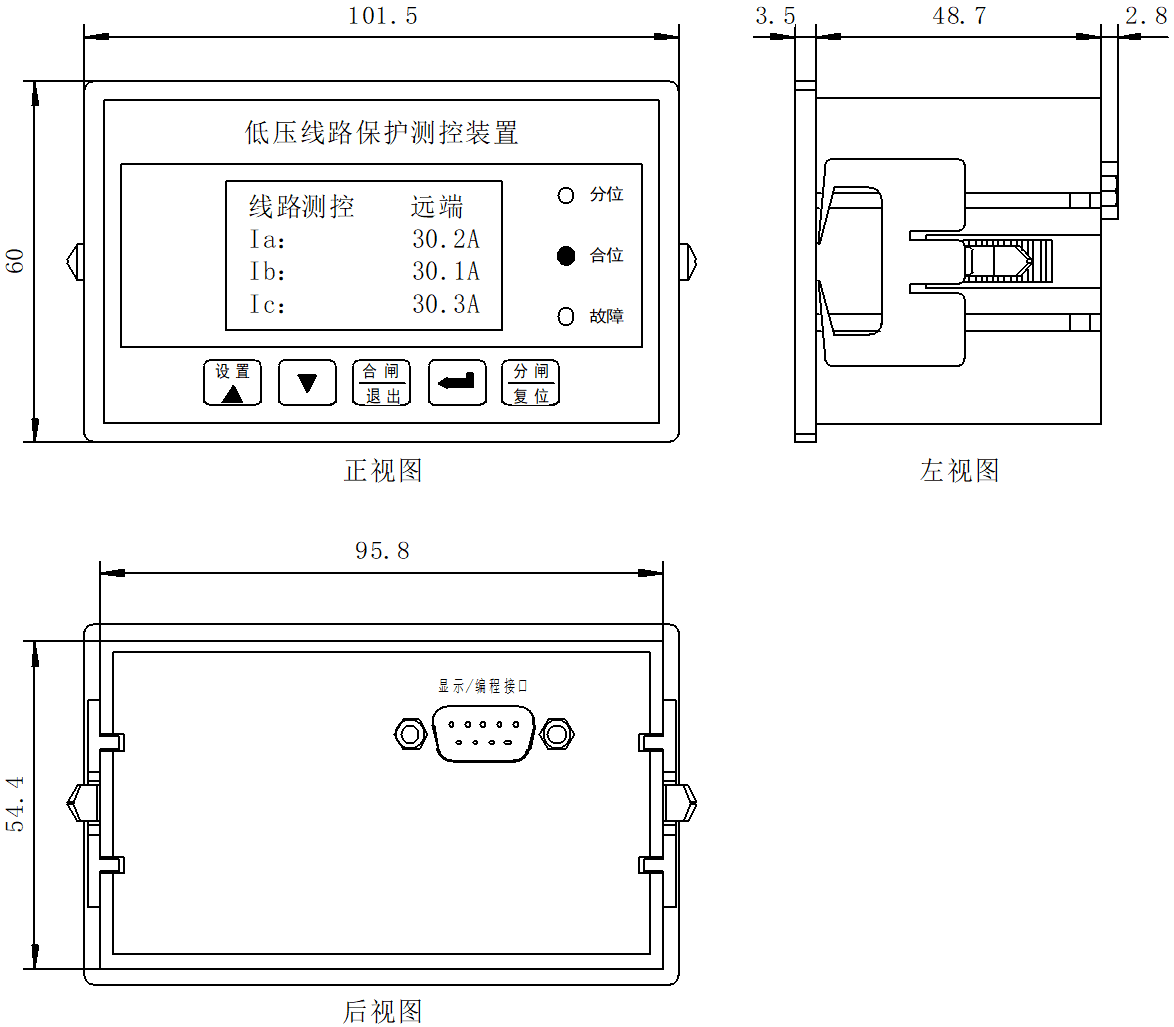

● 顯示模塊外形尺寸：

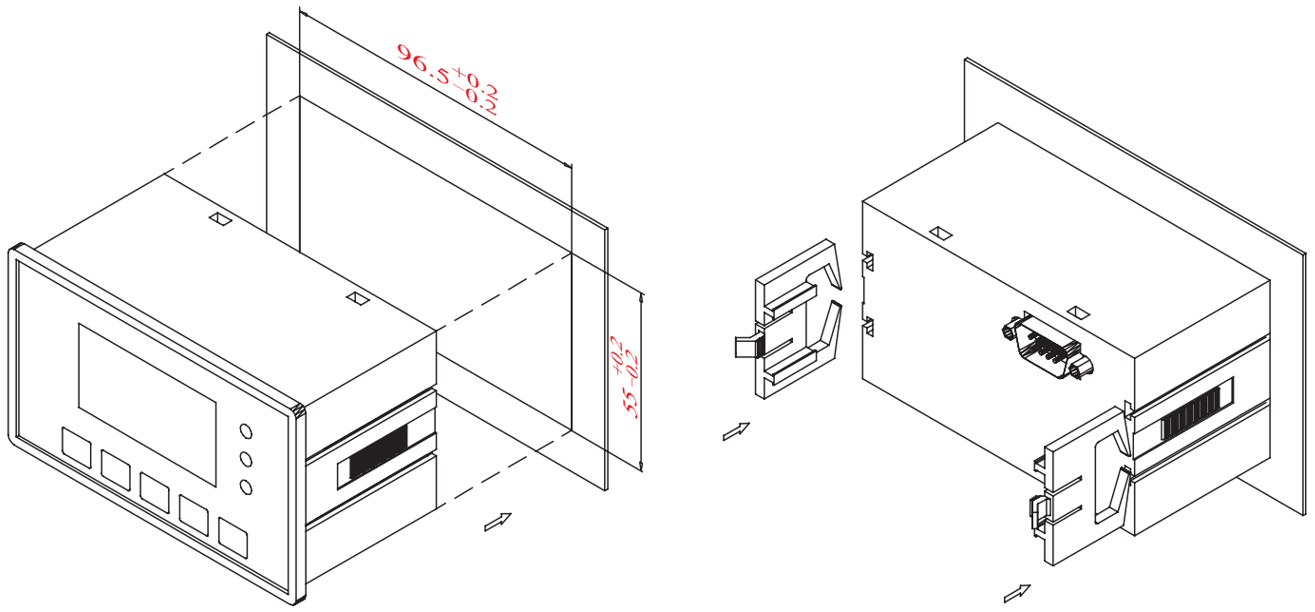

● 顯示模塊安裝示意圖(開孔尺寸建議為96.5mm×55mm)：

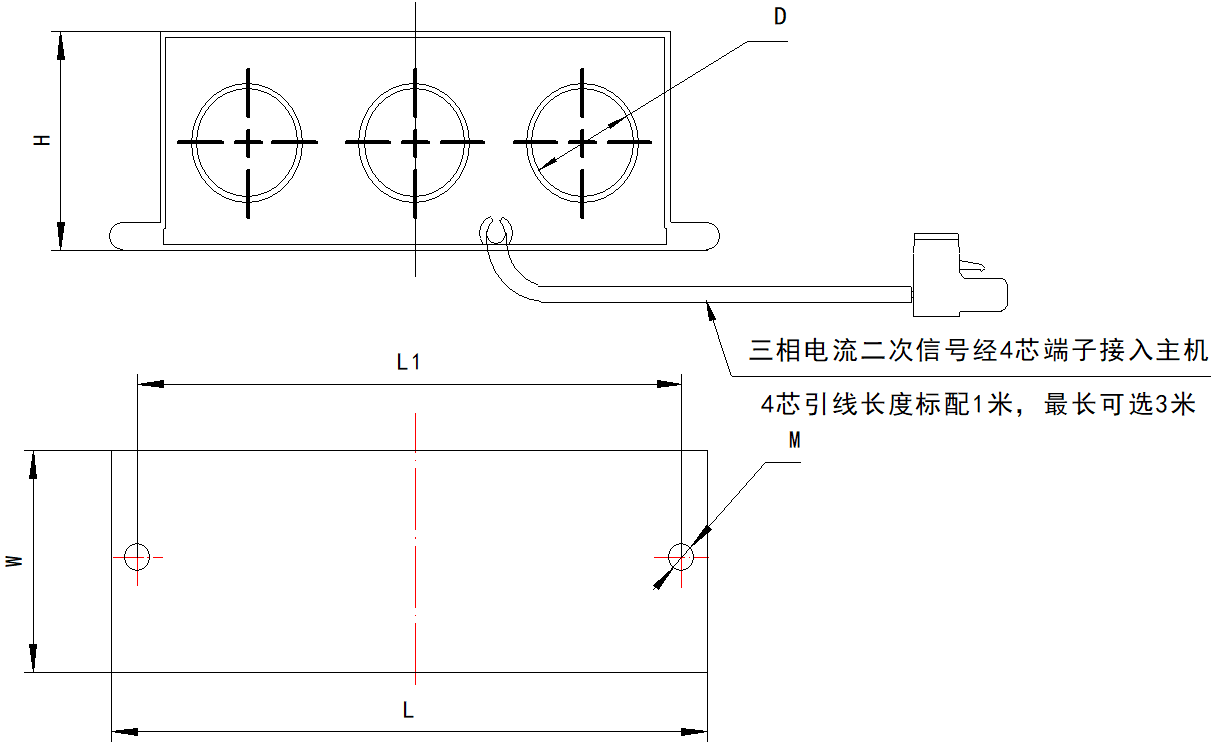

● 配套三相一體式電流互感器外形尺寸及安裝方式：

配套三相一體式互感器分5種規格型號：

1、MCT6.3（D=9.5mm）,適用于2A、6.3A（三相主回路電纜同方向一次穿過3個Ф9.5mm穿線孔）；

2、MCT30（D=15mm）,適用于30A（三相主回路電纜同方向一次穿過3個Ф15mm穿線孔）；

3、MCT100（D=20mm）,適用于100A（三相主回路電纜同方向一次穿過3個Ф20mm穿線孔）；

4、MCT200（D=25mm）,適用于200A（三相主回路電纜同方向一次穿過3個Ф25mm穿線孔）；

5、MCT400（D=40mm）,適用于400A（三相主回路電纜同方向一次穿過3個Ф40mm穿線孔）。

注：當電流＞400A或采用框架斷路器時，需外置二次電流為5A的保護型電流互感器（A、B、C三相各一個），二次5A電流信號按定義接入測控裝置三相電流信號輸入端口，CT變比可以在測控裝置內設置。

三相電流互感器安裝方式：在柜內合適的位置開兩個間距為L1的Φ4.5mm圓孔，用兩個M4螺栓，配合螺母、彈墊等把三相電流互感器固定住。

● 端子定義（具體見相對應接線圖）：

● 典型控制模式接線圖

下面主要列舉PD20ML典型應用的二種控制模式接線圖：低壓線路保護模式接線圖（塑殼斷路器）、低壓線路測控模式接線圖（框架斷路器）。

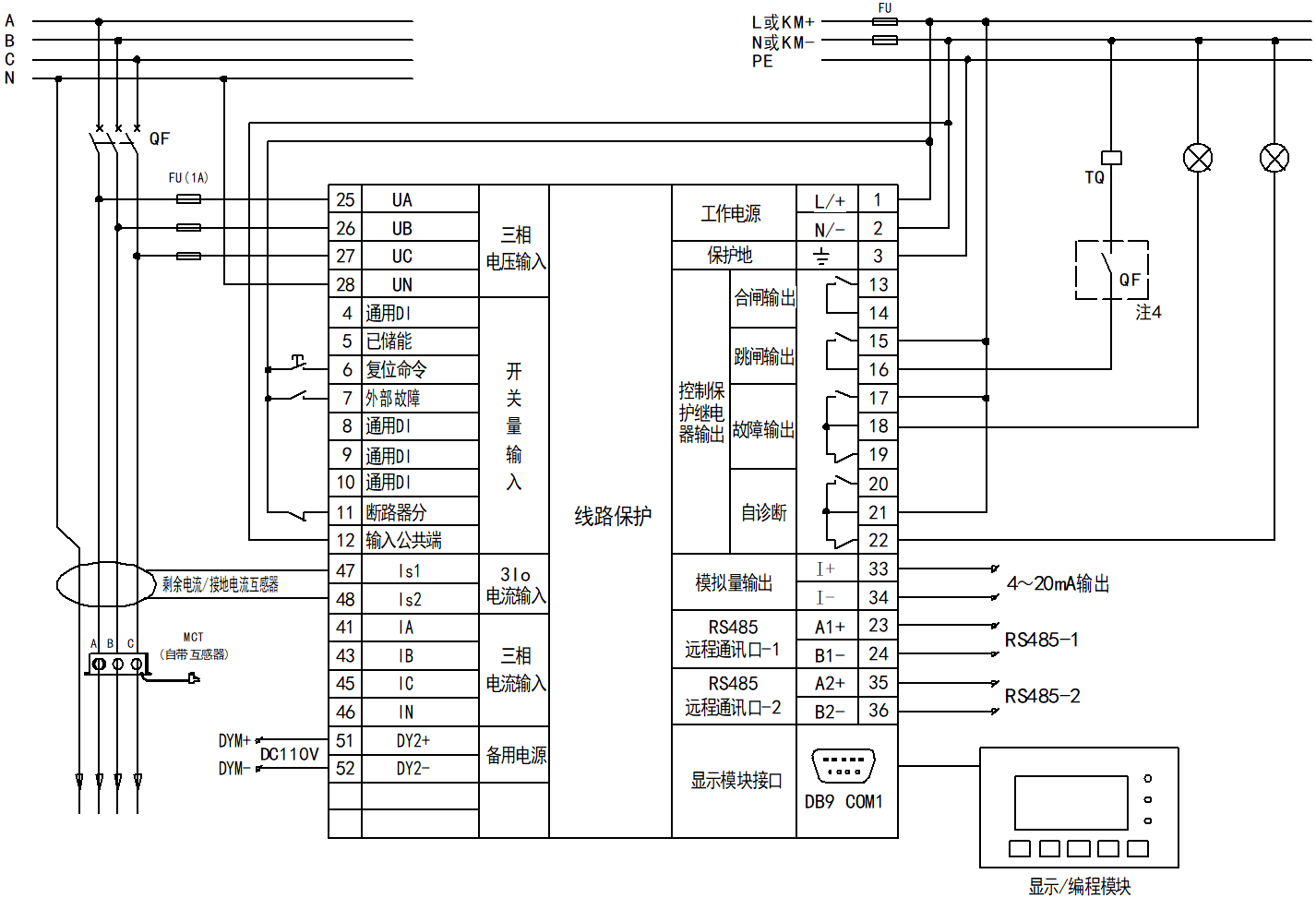

PD20ML低壓線路保護模式接線圖（塑殼斷路器回路）

PD20ML線路保護模式下，顯示模塊左上角顯示“線路保護”字樣，當測控裝置有保護跳閘動作發生時，繼電器B（跳閘繼電器）吸合，則斷路器分勵線圈得電，斷路器跳閘，“分位”燈亮。故障跳閘后需長按顯示模塊“復位按鍵”、開關柜“復位按鈕”或測控裝置主機上的紅色復位按鈕方可清除故障指示和故障狀態。

注1：線路保護模式下，測控裝置不可進行分合閘操作，只能作故障跳閘及復位控制。“復位按鈕”與測控裝置主機上的紅色復位按鈕一樣，也可進行復位操作，該模式下無權限概念。上圖中的遠程復位按鈕長按＞3秒復位。

注2：圖中MCT為測控裝置自帶電流互感器，≤400A 電流規格測控裝置，三相主線路的電纜同方向一次穿芯，MCT引出線自帶的4芯端子直接插接到測控裝置的三相電流輸入端口（41#~46#）；當饋出線回路的設計電流>400A時，三相主線路的電纜預先一次穿過3個外部保護CT（P1進，P2出），將3個外部CT二次側5A電流線按定義接入到三相電流輸入端口（41#~46#），3個外部保護CT的S2端并接地。

注3：選擇漏電保護功能時，應選取合適穿線孔徑的剩余電流互感器（選型資料見P56頁）。不同的接地系統（如TT系統、IT系統、TN系統），剩余電流互感器的穿線方式及接地方式不同，請根據實際接地系統情況正確接線，上圖為TT系統接線圖。

注4：上圖二次控制回路的斷路器跳閘線圈回路中，建議如圖中所示，接入斷路器的常開輔助觸點（若測控裝置內部繼電器B輸出方式設置為電平方式則必須接入該輔助觸點；若測控裝置內部繼電器B輸出方式設置為短時脈沖方式，視情況可不接）。

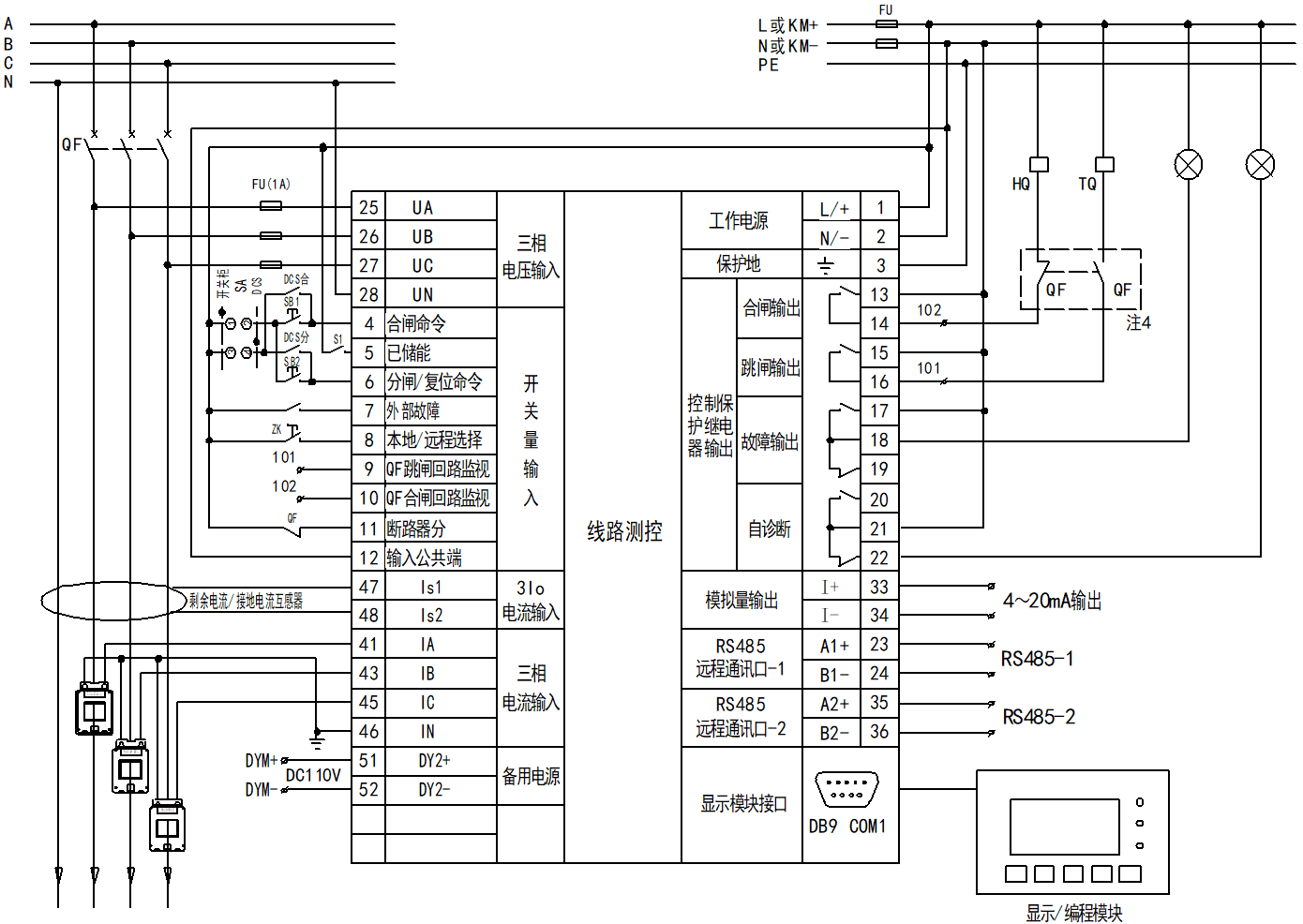

PD20ML低壓線路測控模式接線圖（框架斷路器回路）

PD20ML線路測控模式下，顯示模塊左上角顯示“線路測控”字樣，當測控裝置收到合閘命令時，內部繼電器A （合閘繼電器）吸合，則斷路器合閘線圈得電，斷路器合閘，“合位”燈亮。當測控裝置收到分閘命令，或者有保護跳閘動作發生時，繼電器B（跳閘繼電器）吸合，則斷路器分勵線圈得電，斷路器分閘，“分位”燈亮。故障跳閘后需長按遠程“復位按鈕”或測控裝置主機上的紅色復位按鈕方可清除故障指示。

注1：合閘、分閘、復位控制可以由本地、遠端、程控三種控制權限操作中的某一種來完成。由接到DI5的ZK開關來選擇本地/遠程操作權限：DI5斷開為低電平時，本地權限（測控裝置按鍵控制）；DI5接通為高電平時，遠程權限（遠端DI、程控，默認為DI--開關柜按鈕/DCS開關量命令控制；當上位機設置為程控后，由監控系統控制合/分閘）。若不需要測控裝置按鍵控制合/分閘，ZK開關接點可直接短接，固定為遠程操作權限。“外部故障”可作為跳閘信號，與保護器主機上的紅色復位按鈕一樣，不受DI5操作權限限制。上圖中作用于DI的按鈕都采用點動式，分閘/復位按鈕短按為分閘，長按＞3秒分閘并復位。

注2：當進線或饋出線回路采用框架斷路器控制時，三相主線路的銅排預先穿過3個外部保護CT（P1進，P2出），將3個外部CT二次側5A電流線按定義接入到三相電流輸入端口（41#~46#），3個外部保護CT的S2端并接地。

注3：選擇漏電保護功能時，應選取合適穿線孔徑的剩余電流互感器（選型資料見P56頁）。不同的接地系統（如TT系統、IT系統、TN系統），剩余電流互感器的穿線方式及接地方式不同，請根據實際接地系統情況正確接線，上圖為TT系統接線圖。

注4：上圖二次控制回路的斷路器合閘線圈和跳閘線圈回路中，建議如圖中所示，分別接入斷路器的常閉和常開輔助觸點。
