• 測量顯示單相或三相網絡中的母線電壓、多回路電流、功率等電參數；多回路分別計量正、反向有功以及無功電能；

• 300A以下電流回路各相一次穿過配套電流互感器 (配套電流互感器分100A/20mA和300A/50mA二種參數規格，當監測回路的電流≤100A時可選100A/20mA的三相一體式閉環型電流互感器或開口式互感器；當監測回路的電流在100A～300A之間時，可選300A/50mA的單相閉環型電流互感器)，不需再另配常規的5A電流互感器，配套互感器的二次mA信號用標準的6芯網線端接、傳輸，可省卻較大的安裝空間和大量的施工時間；

• 當監測回路電流>300A時，需外配二次電流為5A或1A的測量CT，建議選用TRMC168系列，TRMC168系列內置5A微型電流互感器；

• 標配一路RS485通訊接口，MODBUS-RTU協議，可方便實現配網自動化；

• 帶有LCD顯示，方便組網時通訊參數設置和數據查看；

• 體積小巧，35mm標準導軌安裝方式 。

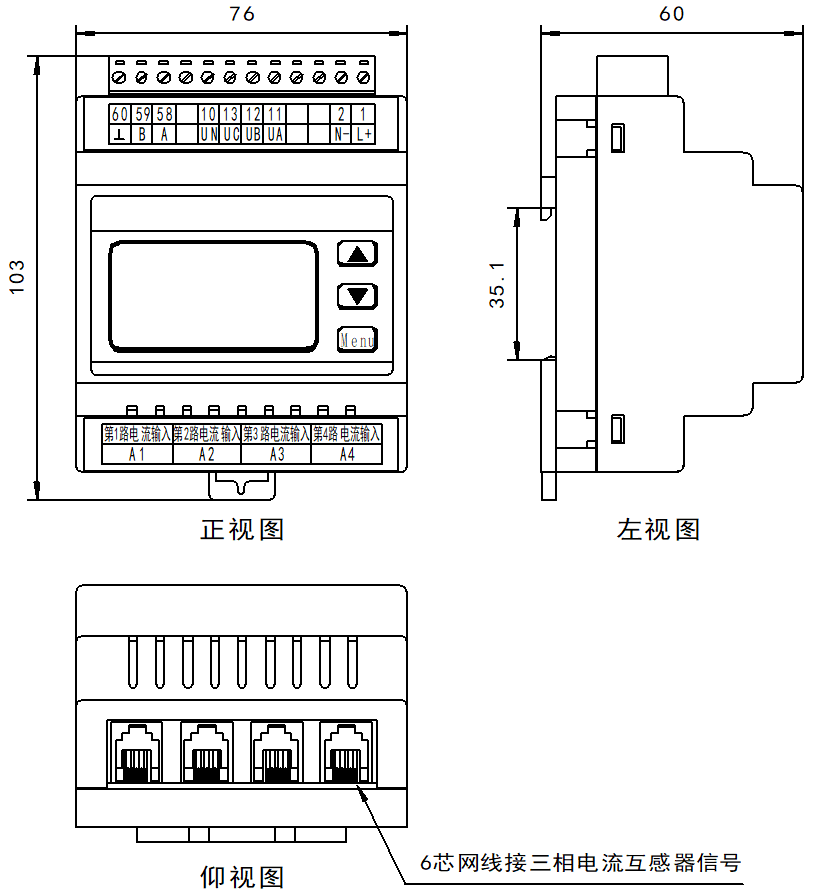

1、主機外形尺寸和安裝方式

安裝方式：主機固定安裝在35mm的標準導軌上即可。

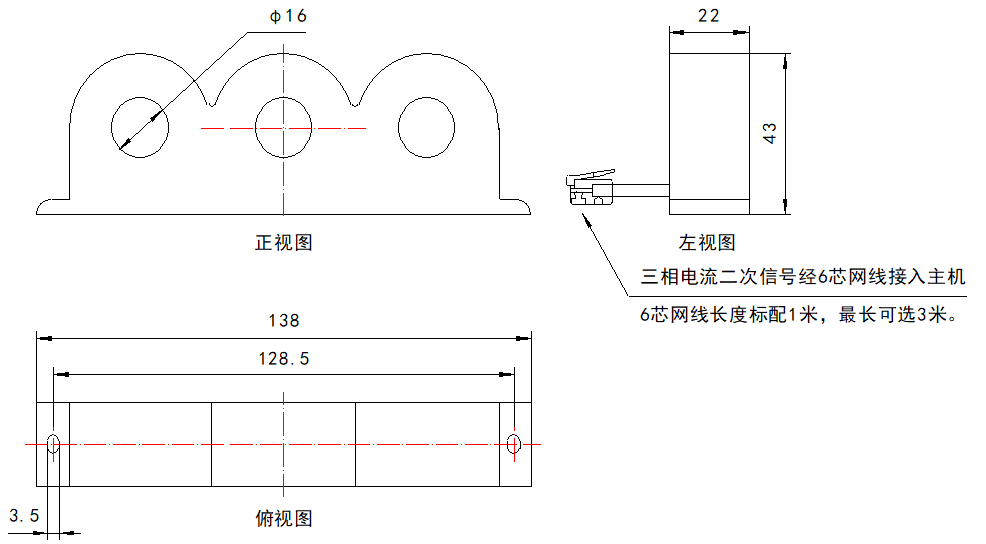

2、配套100A/20mA三相一體式閉環型電流互感器外形尺寸及安裝方式

安裝方式：100A/20mA三相一體式閉環型電流互感器為開孔螺栓安裝方式，在柜內合適的位置開兩個橫向間距為128.5mm的Φ4.0mm圓孔，再用兩個M3螺栓配合螺母把配套電流互感器固定住。

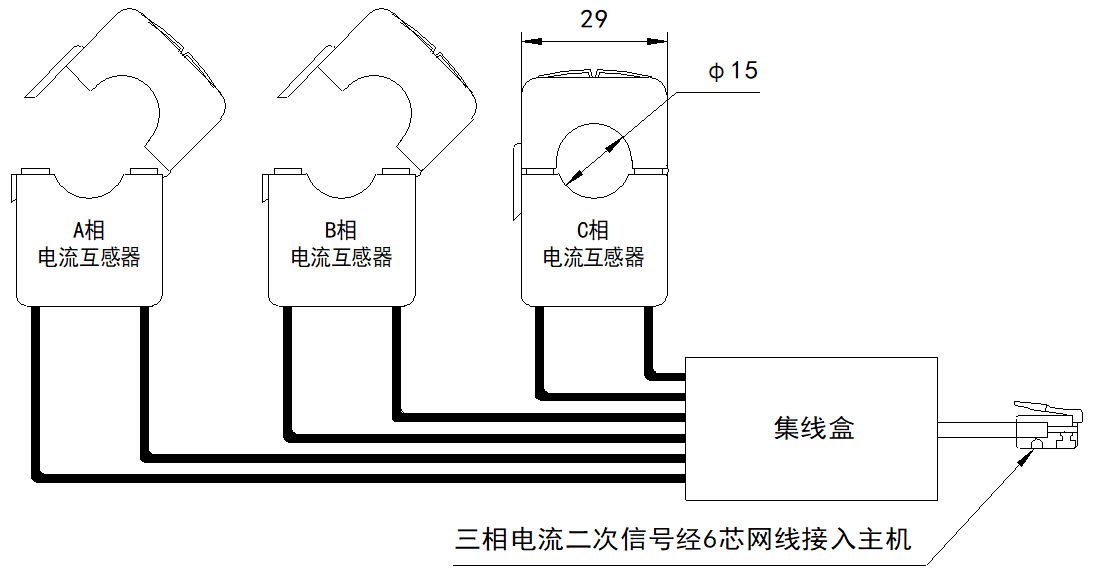

3、配套100A/20mA開口式電流互感器外形尺寸及安裝方式

開口式電流互感器、集線盒安裝方式：在既有的待測量電參數的主線路，無需拆下原線路，只需按上圖中A相電流互感器一樣打開暗扣，把對應相位的電流互感器按正確電流方向套在原有線路上，再按上圖中C相電流互感器一樣扣上暗扣。開口式電流互感器因尺寸較小，沒有安裝孔，可用尼龍扎帶固定在合適的位置。集線盒可安裝在35mm標準導軌上。

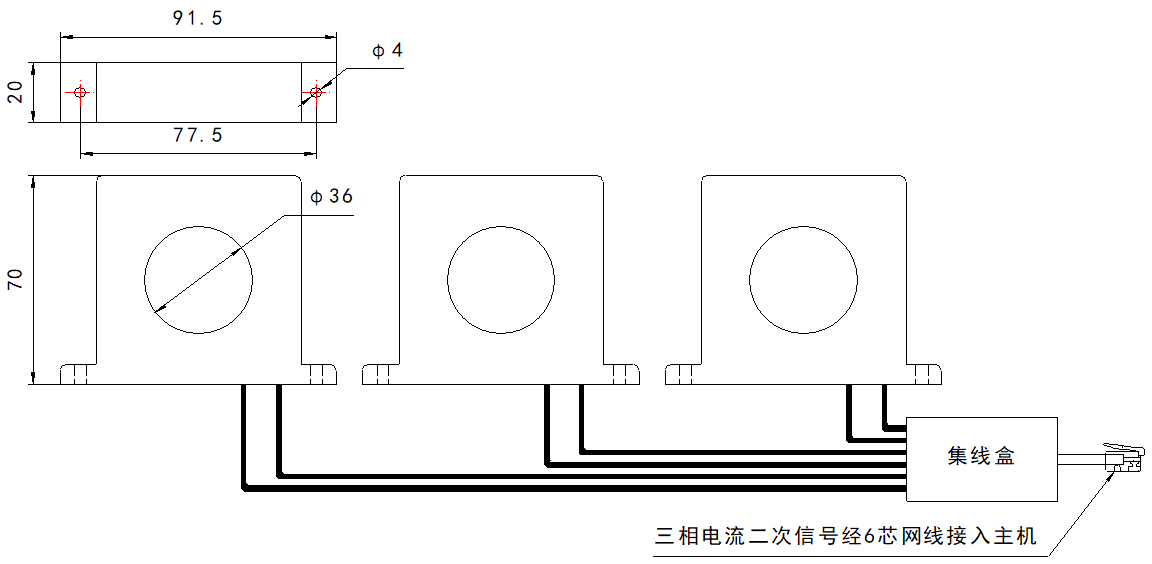

4、配套300A/50mA單路閉環型電流互感器外形尺寸及安裝方式

安裝方式：300A/50mA單路閉環型電流互感器為開孔螺栓安裝方式，在柜內合適的位置開2個間距為77.5mm的Φ5.0mm圓孔，再用2個M4螺栓配合螺母把配套電流互感器固定住。集線盒可安裝在35mm標準導軌上。

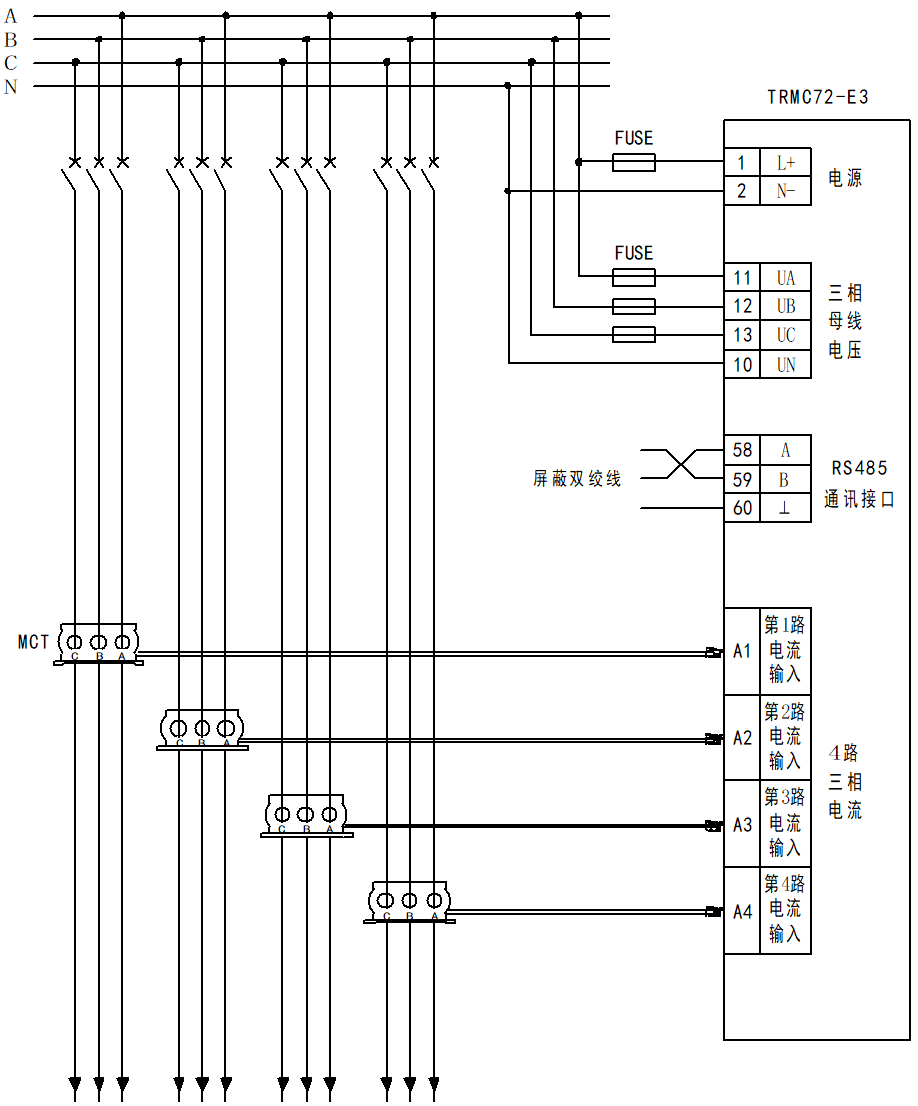

1、TRMC72-E3三相多回路監控裝置固定安裝在35mm的標準導軌上后，按以下接線圖接線使用:

注1：1#-2#端子接工作電源，上圖為AC220V供電的接線示意圖，直流供電時注意直流電壓等級；11#、12#、13#、10#端子接三相電壓母線信號，上圖為三相四線（有中心線）接線方式；當電壓系統為三相三線時，10#端子不接N線而與12#端子短接；

注2：當線路額定工作電流≤300A時，主線路一次穿過自帶電流互感器MCT即可；當線路額定工作電流＞300A時，需外置二次電流為5A或1A的測量型電流互感器，建議選用TRMC168系列，TRMC168系列內置5A微型電流互感器。

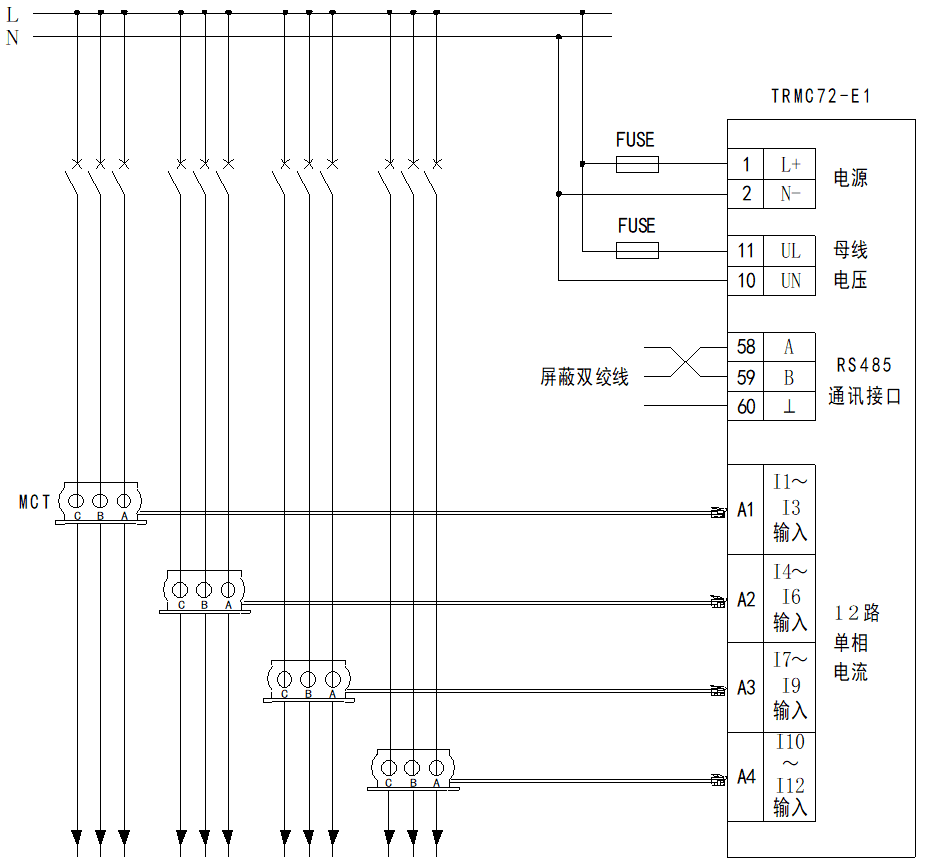

2、TRMC72-E1單相多回路監控裝置固定安裝在35mm的標準導軌上后，按以下接線圖接線使用:

注1：1#-2#端子接工作電源，上圖為AC220V供電的接線示意圖，直流供電時注意直流電壓等級；11#、10#端子接電壓母線信號；單相測量時，電壓與電流信號必須取同相。

注2：當線路額定工作電流≤300A時，主線路一次穿過自帶電流互感器MCT即可；當線路額定工作電流＞300A時，需外置二次電流為5A或1A的測量型電流互感器，建議選用TRMC168系列，TRMC168系列內置5A微型電流互感器。

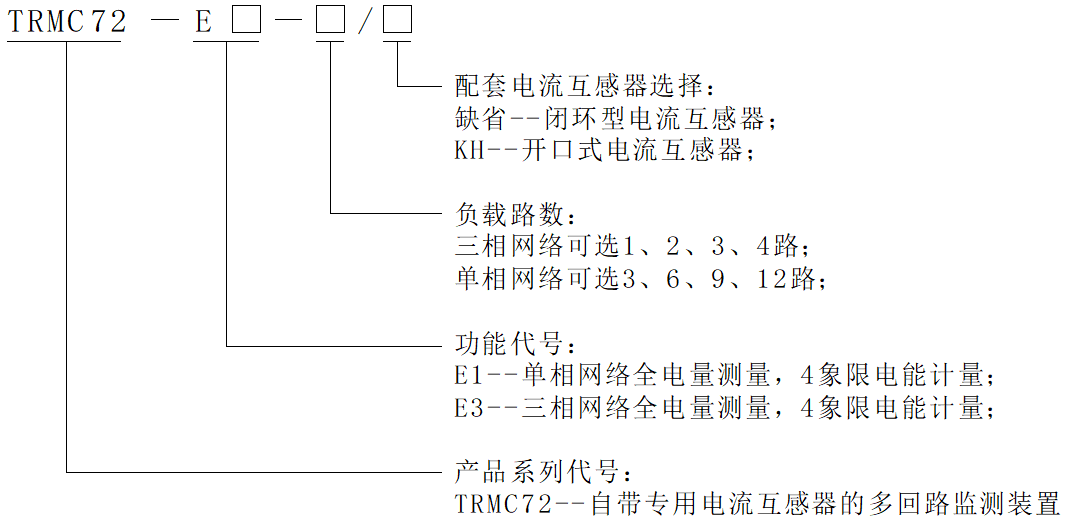

訂貨時，請詳細寫明所需產品的型號、電壓/電流規格、接線方式、配套互感器型式、訂貨數量等相關內容。

例1：

型  號：TRMC72-E3-4

母線電壓：AC 220V×3

電流規格：4路三相100A

接線方式：三相四線

數字通訊：RS485/MODBUS-RTU

配套互感器：三相一體式閉環型，信號線長1米

訂貨數量：20套

例2：

型  號：TRMC72-E1-12/KH

母線電壓：AC220V×1

電流規格：12路單相100A

接線方式：單相

數字通訊：RS485/MODBUS-RTU

配套互感器：開口式電流互感器，信號線長1米

訂貨數量：12套
