• 測量顯示單相或三相網絡中的母線電壓、多回路電流、功率等電參數；多回路分別計量正、反向有功以及無功電能；

• 外配二次電流為5A或1A的測量CT（內置額定電流為5A的小型CT），外置CT二次線接入對應電流輸入端口；

• 可選配4路開關量輸入監測和1路繼電器報警輸出功能；

• 標配1路RS485通訊接口，MODBUS-RTU協議，可方便實現配網自動化；

• 帶有LCD顯示，方便組網時通訊參數設置和數據查看；

• 安裝方便，35mm標準導軌安裝方式 。

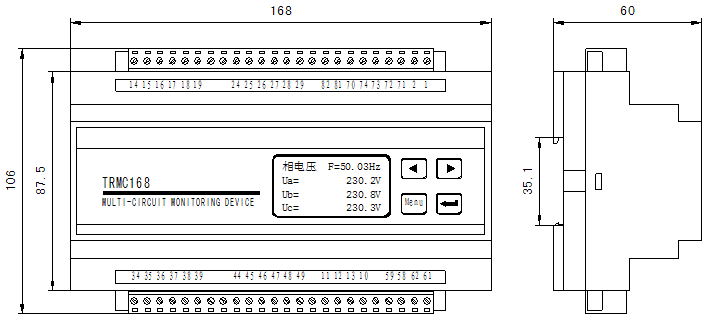

1、外形尺寸

2、安裝方式

安裝方式：固定安裝在35mm的標準導軌上。

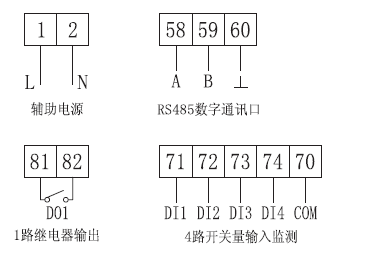

1、 輔助電源、RS485數字通訊接口、1路繼電器輸出、4路開關量輸入監測：

注1：1#-2#端子接輔助電源，常規為AC/DC220V，極限范圍：AC、DC85V～265V；

注2：58#、59#、60#端子是RS485數字通訊接口位置，其中58#為通訊A端，59#為通訊B端，60#為通訊接地端（可接通訊線的屏蔽層）；

注3：81#-82#端子為1 路繼電器遙控輸出，繼電器接點容量：5A 250VAC；

注4：70#、71#、72#、73#、74#端子是4路開關量光耦隔離干接點輸入位置（內部自帶電源，干接點輸入），其中70#端子是開關量輸入公共端。

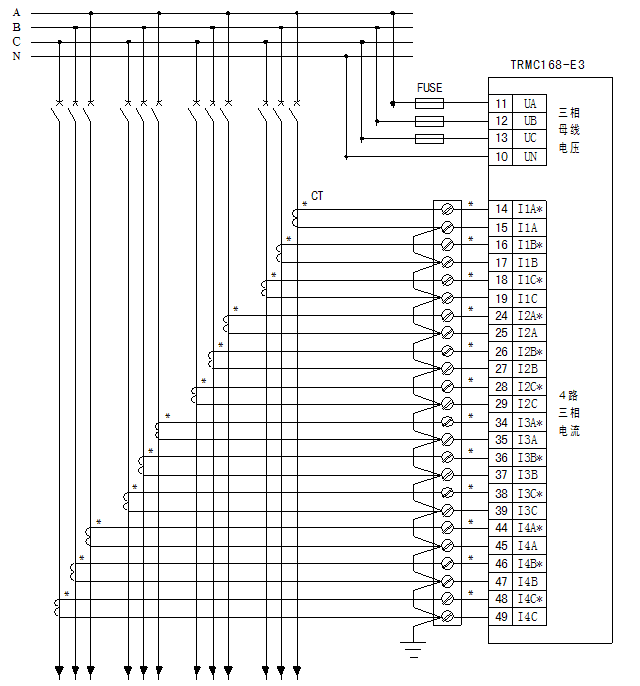

2、TRMC168-E3三相多回路監控裝置的電壓、電流信號輸入：

注1：第1路三相負載的A、B、C三相電流分別接入I1A、I1B、I1C（14、15、16、17、18、19端子）；第2路三相負載的A、B、C三相電流分別接入I2A、I2B、I2C（24、25、26、27、28、29端子）；第3路三相負載的A、B、C三相電流分別接入I3A、I3B、I3C（34、35、36、37、38、39端子）；第4路三相負載的A、B、C三相電流分別接入I4A、I4B、I4C（44、45、46、47、48、49端子）；

注2:“*”為電流互感器二次線進線端,接CT的S1端，另一端出線端可接地。

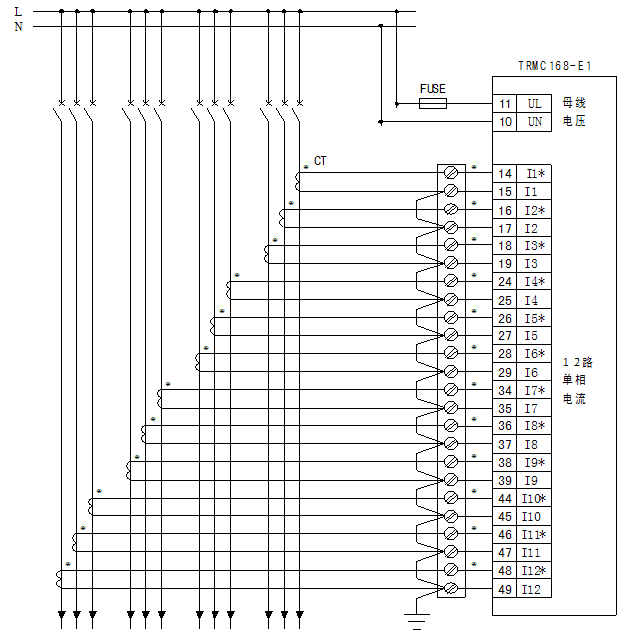

3、TRMC168-E1單相多回路監控裝置的電壓、電流信號輸入：

注：單相測量時，電壓與電流信號必須取同相。“*”為電流互感器二次線進線端,接CT的S1端，另一端出線端可接地。

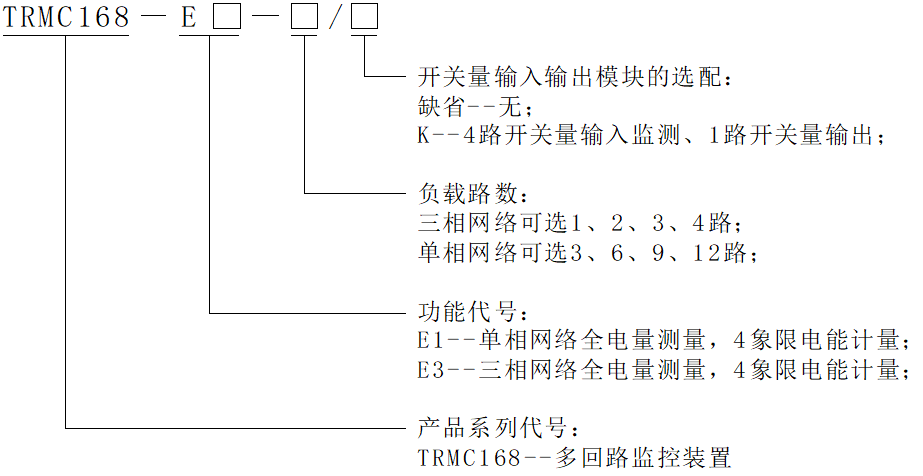

訂貨時，請詳細寫明所需產品的型號、電壓/電流規格、接線方式、選配功能、訂貨數量等相關內容。
