1. 產品具有通道狀態指示燈和通信狀態指示燈。兩路通信接口中，一路用于通用參數的設置及調試，另一路用于讀取和設置“四遙”值，保證通訊可靠性；

2. 可選擇上位機或本地?fù)艽a開關兩種方式進行設置產品的地址和波特率；

3. 產品采用軟硬件“看門狗”技術，防止死機現象；

4. TRTU-M32還額外提供32路輸入信號指示功能：使用32只雙色LED燈指示每路輸入信號的四種狀態（無輸入、信號正常、高報警、低報警），可以經由通訊設置信號輸入的高低報警閾值和動作延時時間；

5. 電磁兼容：
   GB/T 17626.2 靜電放電抗擾度試驗  等級4
   GB/T 17626.3 射頻電磁場輻射抗擾度試驗  等級3
   GB/T 17626.4 電快速瞬變脈沖群抗擾度試驗  等級4
   GB/T 17626.5 沖擊（浪涌）抗擾度試驗  等級3
   GB/T 17626.6 射頻場感應的傳導騷擾抗擾度試驗 等級3
   GB/T 17626.12 振蕩波抗擾度試驗  等級3

1. 輔助電源：AC/DC 220V，允許AC/DC85~265V或24VDC，允許DC18~36V(訂貨時需注明)

2. 功   耗：≤5W

3. 工作環境：-20~55℃

4. 相對濕度：5~95%，不凝露，無腐蝕性氣體

5. 存儲溫度：-25~70℃

6. 海拔高度：≤2500m

7. 防護等級：IP20

8. 絕緣強度：2kV/1min，50Hz

9. 安裝類別：標準35mm導軌安裝

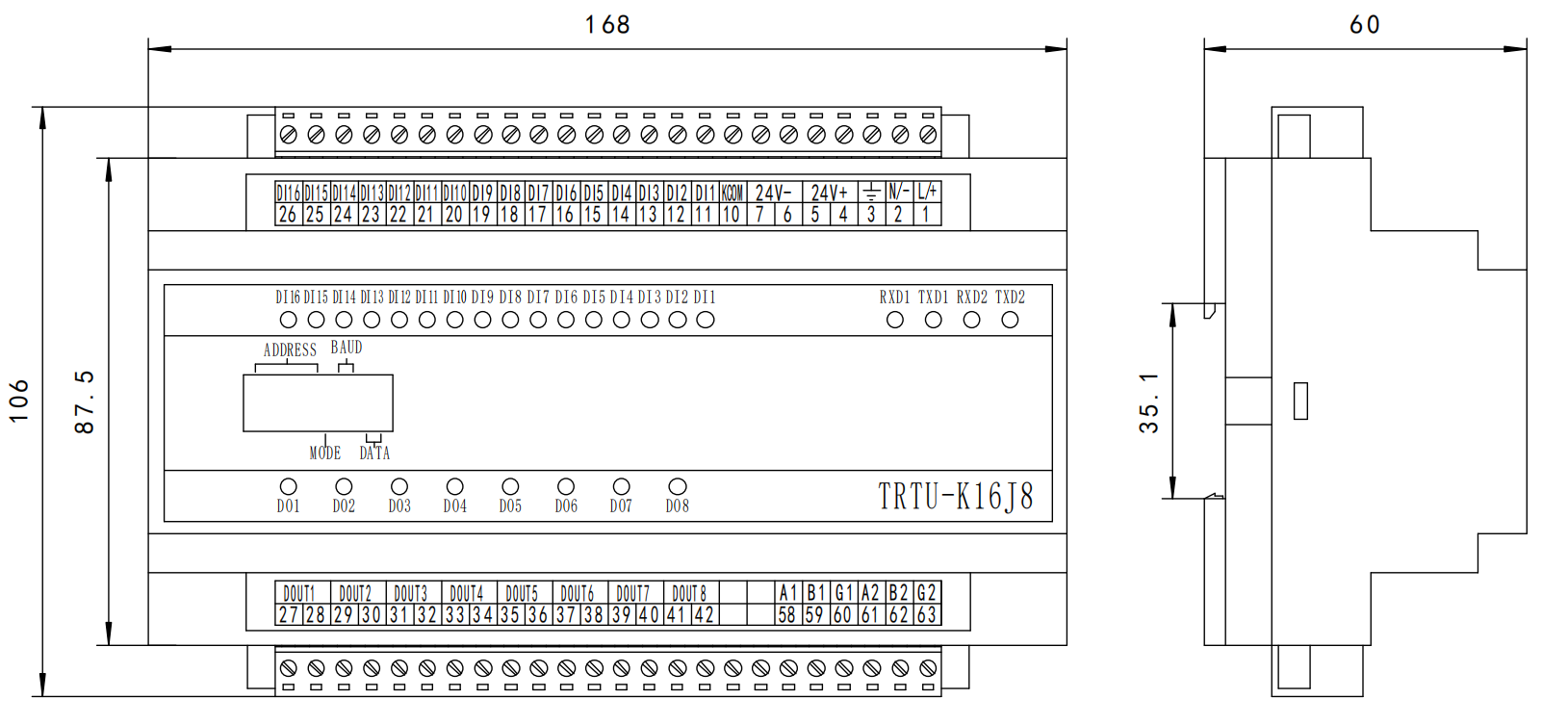

1、外形尺寸

（長×寬×高：168×106×60mm）

2、安裝方式

安裝方式：固定安裝在35mm的標準導軌上。

1、遙信單元TRTU-K16、TRTU-K32

1.1概述

遙信單元可同時采集最多 32 路有源濕接點或無源干接點開關量信號。信號采用光電隔離輸入，有效 地保護內部電路不受外界強信號干擾而損壞。與上位機通過 RS485 總線連接進行數據交換，實時反映開關 量狀態；并可存儲 32 路 1750 組事件順序記錄（SOE 信息），準確反映開關量變化事件。

1.2技術指標

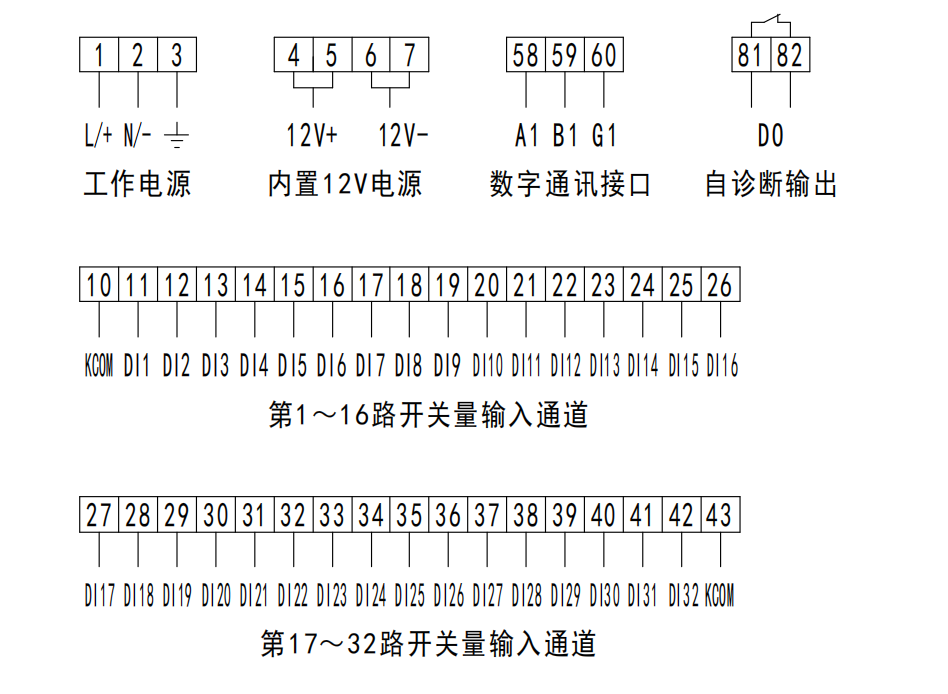

1.3遙信單元接線圖

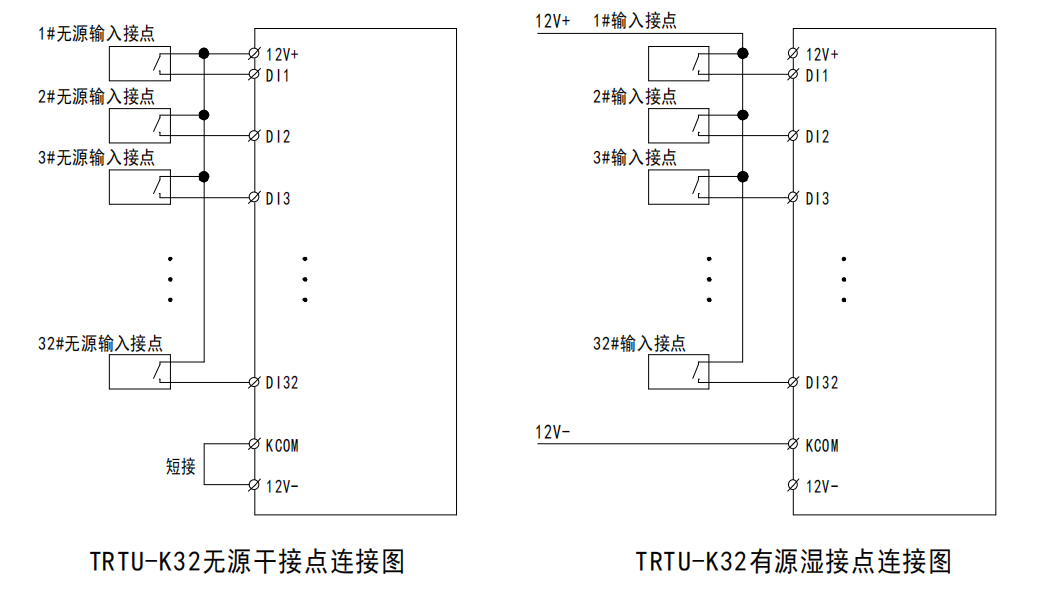

 1.4遙信單元應用

注：無源干接點接入時，12V+作為公共端與各 DI 輸入單端相連，KCOM 應與 12V-短接；

        有源濕接點接入時，12V+和 12V-懸空，DI 外接電源默認為 DC12V（AC220V 等電源規格需標明）。

2、遙控單元TRTU-J16

2.1 概述

遙控單元是遠程繼電器輸出模塊，用于接收計算機指令，執行系統的遙控操作或自動控制。可控制 16 路繼電器輸出，通過 RS485 總線與上位機相連實現相應的控制功能，同時可存儲 16 路 1600 組繼電器動作 時間順序記錄。

2.2技術指標

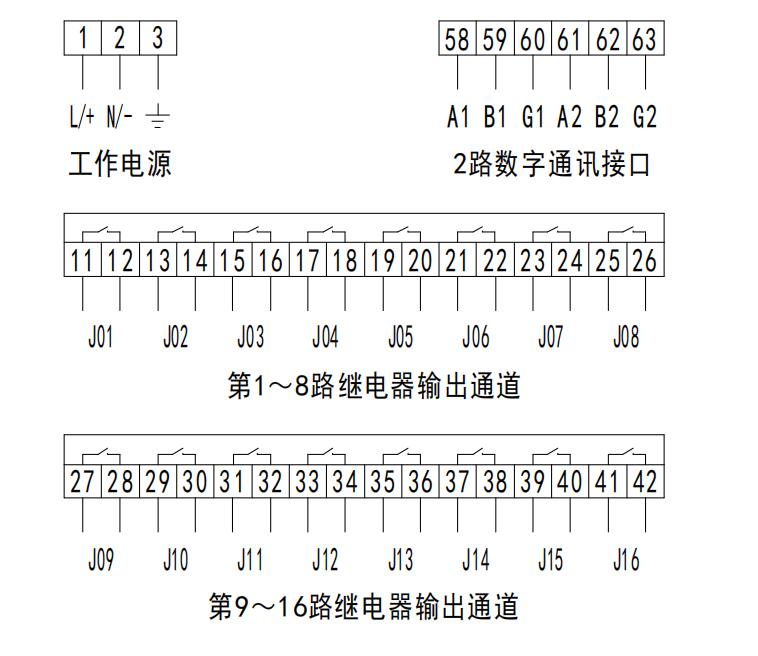

2.3遙控單元接線圖

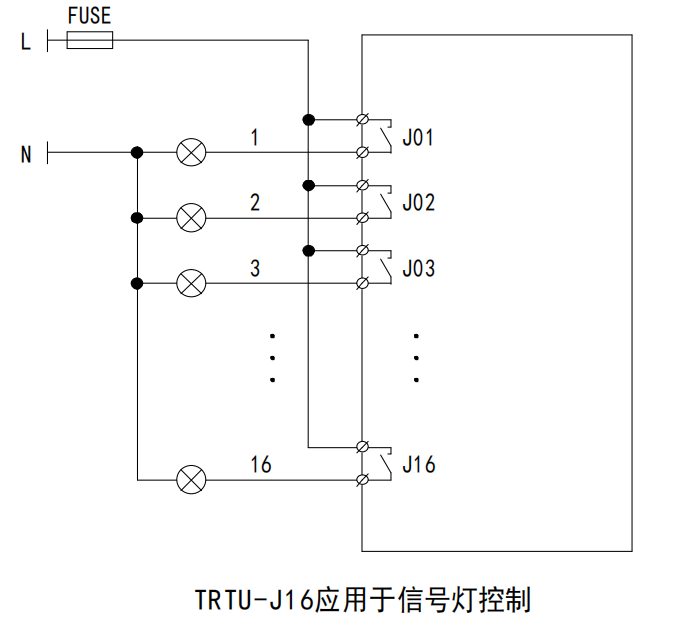

2.4遙控單元應用

3、遙信遙控組合單元 TRTU-K16J8

3.1 概述

遙信遙控組合單元可同時采集 16 路有源濕接點或無源干接點開關量信號，信號采用光電隔離輸入， 有效地保護內部電路不受外界強信號干擾而損壞，與上位機通過 RS485 總線連接進行數據交換，實時反映 開關量狀態；包含遠程繼電器輸出模塊，用于接收計算機指令，執行系統的遙控操作或自動控制，可控制 8 路繼電器輸出，通過 RS485 總線與上位機相連實現相應的控制功能；并可存儲 24 路 1750 組事件順序記 錄（SOE 信息），準確反映開關量變化事件。

3.2技術指標

    ??

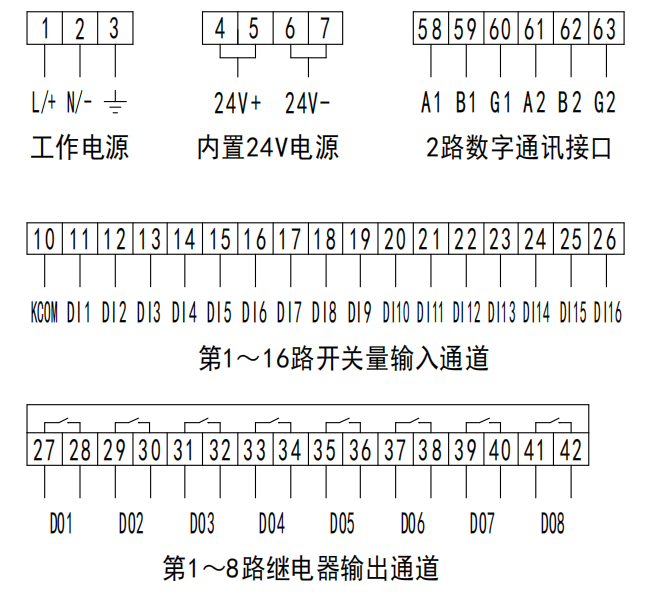

3.3遙信遙控組合單元接線圖

3.4遙信遙控組合單元應用

 注：無源干接點 DI 接入時，24V+作為公共端與各 DI 輸入單端相連，KCOM 應與 24V-短接；

        有源濕接點 DI 接入時，24V+和 24V-懸空，DI 外接電源默認為 DC24V（AC220V 等電源規格需標明）。

4、遙測單元TRTU-M16、TRTU-M32

4.1 概述

    遙測單元采用交流采樣方式，真有效值運算，可同時采集 32 路 DC0~20mA，AC0~20mA 或 DC0~5V， AC0~5V，與上位機通過 RS485 總線進行數據交換，反映變送器或傳感器的標準信號的遙測值。用于測量 電流、電壓、溫度、壓力等模擬信號并轉換為數字信號，經通訊實現與監控系統的數據交換。

4.2技術指標

4.3產品特點

A、使用交流采樣方式，真有效值測量；

B、具有 32 個雙色 LED 燈，用于指示每路輸入信號的四種狀態（無輸入、信號正常、高報警、低報警）， 可以經由通訊設置信號輸入的高低報警閾值和動作延時時間。

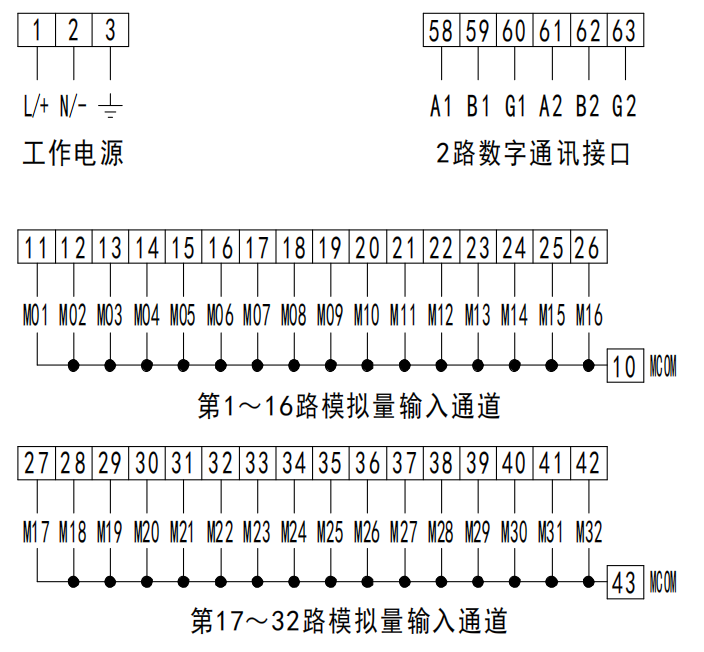

4.4遙測單元接線圖

 4.5遙測單元應用

注 1：為降低輸入引線電阻帶來的測量誤差，1~16 路輸入信號負端應接至 10#端子 MCOM 點，17-32 路輸 入信號負端應接至 43#端子 MCOM 點，公共負端請務必全部直接接至 MCOM 端。不可為求減少連接線而 在輸出位置多組隨意并接后再用一根導線接至 MCOM 端。

注 2：輸入連接導線推薦使用帶屏蔽的雙絞電纜，其屏蔽層應在靠近 TRTU-M32 的機柜處就近一點接地。

5、遙脈單元 TRTU-P32

5.1 概述

    遙脈單元采集脈沖量與上位機通過 RS485 總線連接進行數據交換。可對電力的有功或無功脈沖電度表 進行脈沖計數，計數值掉電保護。也可對自動化中的脈沖進行計數。

5.2 技術指標

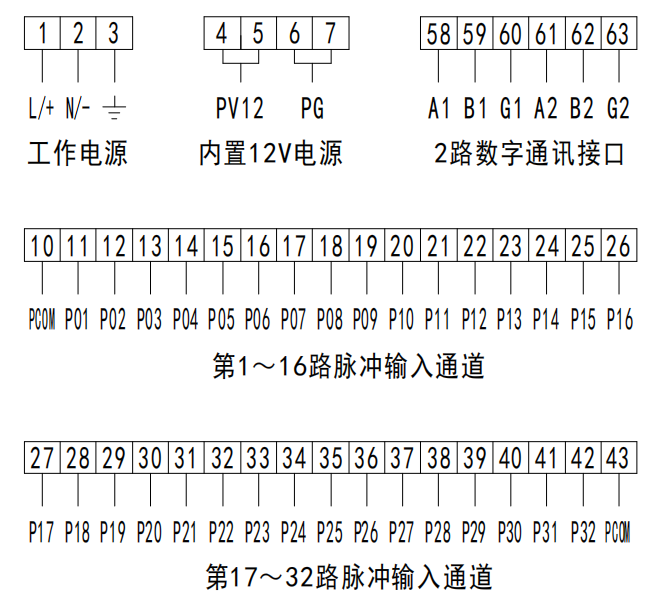

5.3 遙脈單元接線圖

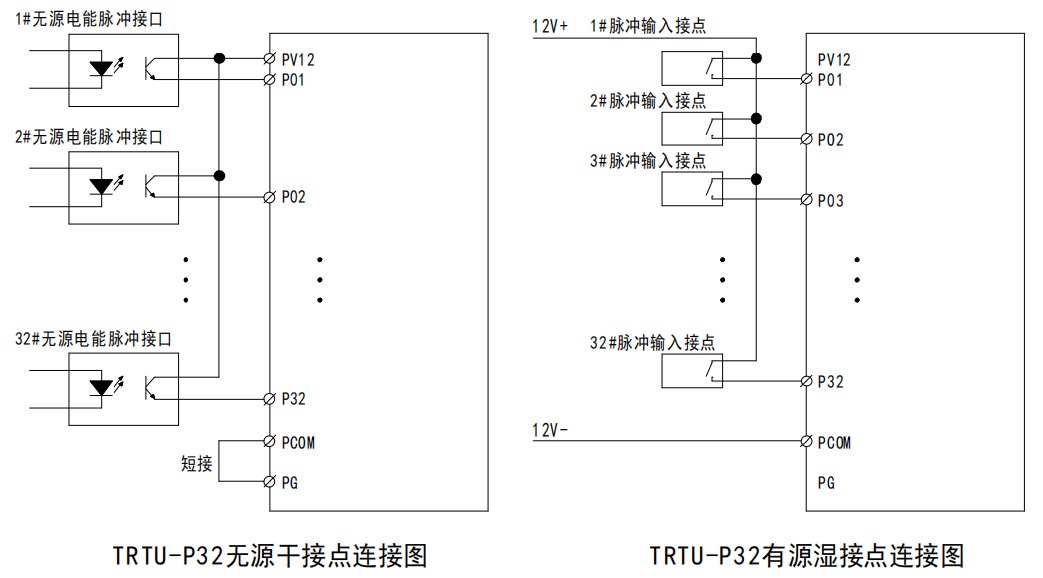

5.4 遙脈單元應用

注：無源干接點接入時，Pi（i=1~32）與公共端 PV12 為各通道輸入端，同時 PCOM 應與 PG 短接；

       有源濕接點接入時，Pi（i=1~32）與公共端 PCOM 為各通道輸入端，同時 PV12 和 PG 懸空。

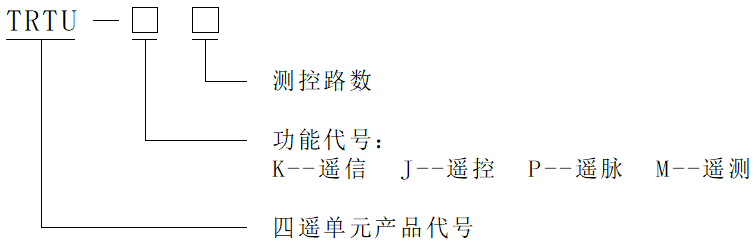

訂貨時，請?jiān)敿?xì)寫明所需產品的型號、輔助電源電壓等級、測控路數、訂貨數量等相關內容。
