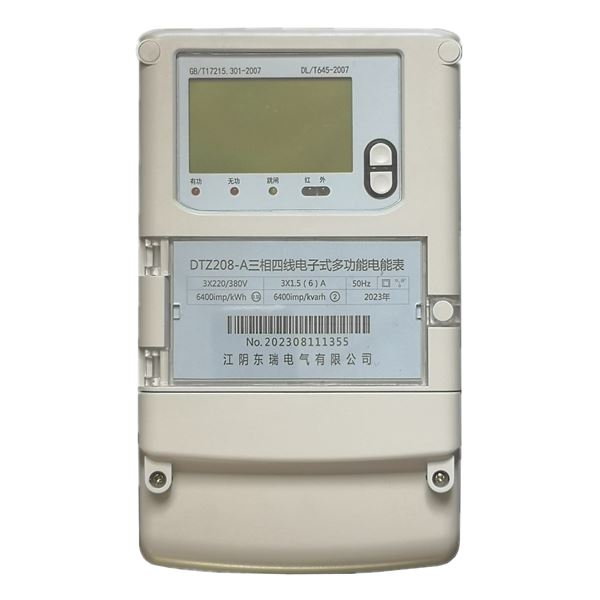

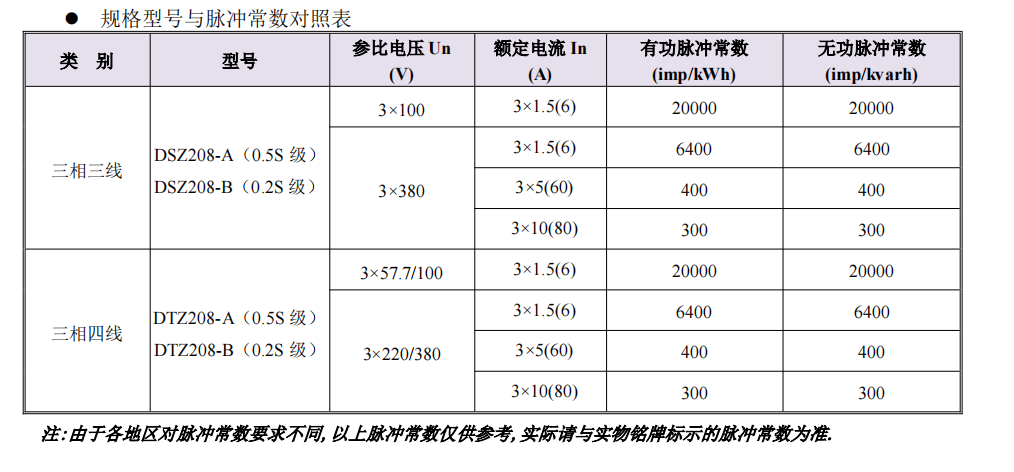

注：經外部CT二次電流1A輸入的電能表，電流規格為3×0.3(1.2)A。

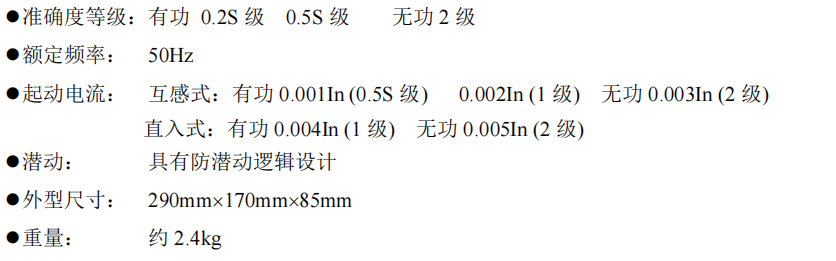

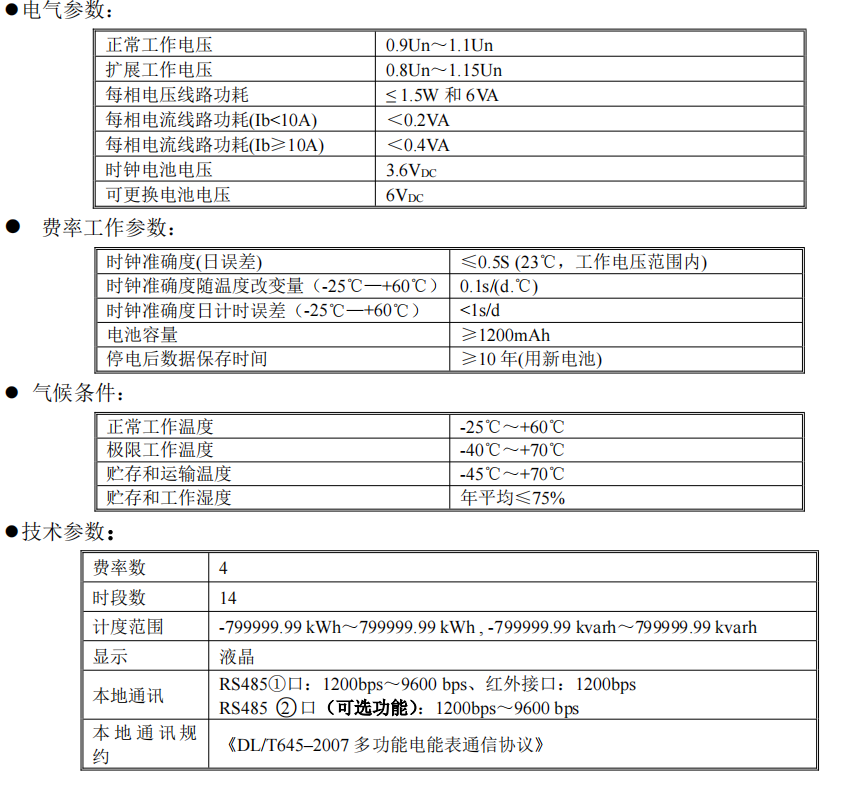

技術

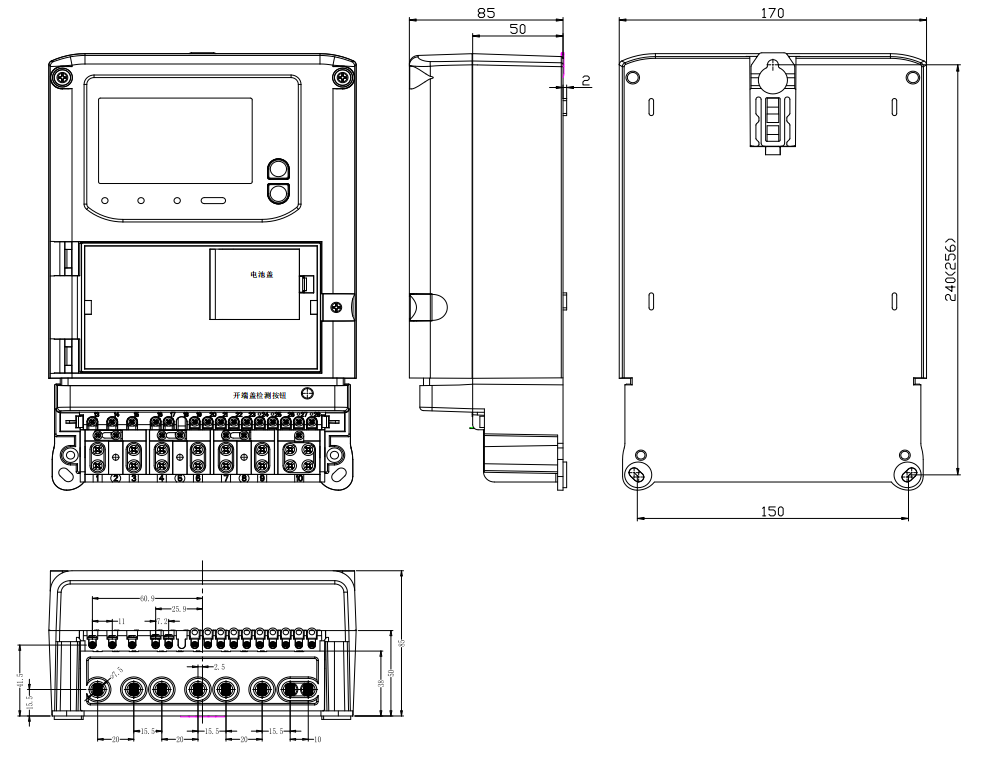

外形尺寸：

● 內嵌高速高精度的交流電壓電流采集模塊，采樣精度高，電能計量實時精確：

● 能分時計量組合有功電量，正、反有功電量及需量、組合無功，四象限無功電量，并具有485通訊、紅外通訊等功能：

● 電磁兼容性能優良，能抵御高壓尖峰脈沖、強磁場、強靜電、雷擊浪涌的干擾、且具有較強的溫度自適應能力：

● 三相電源供電(即線路供電方式),三相四線中的任兩相斷電時，電能表仍能正常工作：

● 在失去交流電源的情況下，電能表能夠保持?jǐn)?shù)據和維持時鐘芯片工作：

● 低電源功耗。

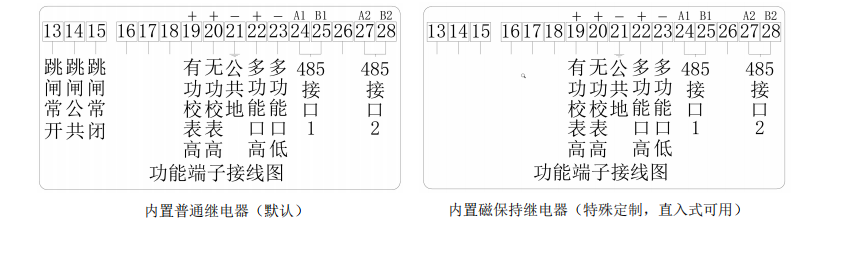

1）功能端子接線圖

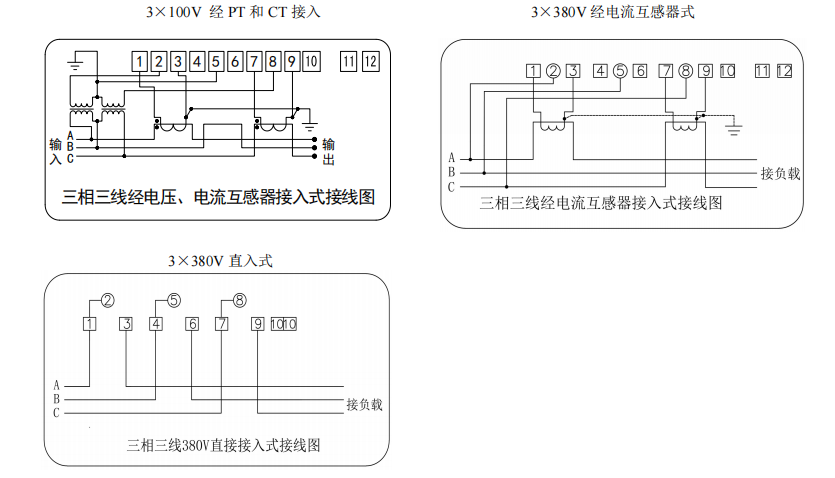

2) 三相三線電源端子接線圖：

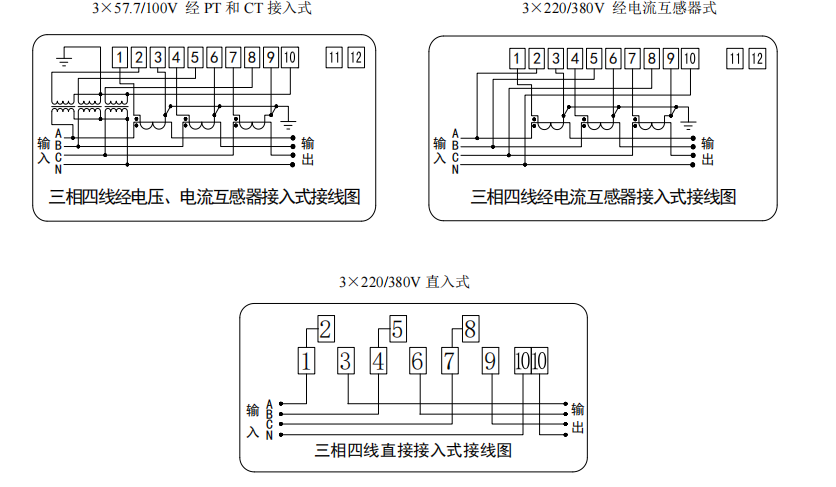

3) 三相四線電源端子接線圖：

備注：此類電能表，一般由三相電壓信號供電；若標注帶輔助電源，則由三相電壓信號、輔助電源任一電壓 供電，輔助電源推薦輸入為 AC/DC100V~220V，極限范圍為 AC/DC85V~265V；上圖中 11#、12#預留端子為 輔助電源輸入端口（12#接線端子號標注，在接線蓋板內的對應接線螺栓旁）。
