PD204Z網絡電力儀表是一種具有可編程測量、顯示、數字通訊和多種輸出功能于一體的電力儀表。通過對電網中的電壓、電流回路的交流采樣，經過運算處理后實現對電網中三相電壓、三相電流、有功功率、無功功率、功率因數、頻率和四象限電能的高精度測量和顯示；儀表具有多種擴展功能模塊：數字通訊模塊、數字量開關模塊、電能脈沖模塊和模擬輸出模塊，可根據需要靈活選用。RS485的數字接口可實現儀表組網絡通訊功能；2路電能脈沖輸出和1～4路模擬量（4～20mA）輸出功能可實現電能和電量的變送輸出功能；4～16路開關量輸入和2～4路開關量輸出功能可實現本地或遠程的開關信號監測和控制輸出功能（“遙信”和“遙控”功能）。
PD204Z 網絡電力儀表具有極高的性能價格比，可以直接取代常規電力變送器、測量指示儀表、電能計量儀表以及相關的輔助單元。作為一種先進的智能化、數字化的電網前端采集元件，PD204Z系列網絡電力儀表已廣泛應用于各種控制系統、SCADA系統和能源管理系統、變電站自動化、配電網自動化、小區電力監控、工業自動化、智能建筑、智能型配電盤、開關柜中，具有安裝方便、接線簡單、維護方便，工程量小、現場可編程設置輸入?yún)?shù)、能夠完成業界不同PLC、工業控制計算機通訊軟件的組網。產品符合GB 22264.1-2008《安裝式數字顯示電測量儀表第1 部分：定義和通用要求》和企標Q/320281DEA02-2012中相關要求。
型號 | 基本功能 | 顯示方式 | 擴展功能 | 開孔尺寸 | |||
數字通訊 | 電能脈沖 （標準配置） | 變送輸出 （選擇配置） | 開關量輸入/輸出 （選擇配置） | ||||
PD204Z-2SY□ | 電力網絡中U、I、P、Q、S、PF等 26種電量參數全部測量和電能計量 | LCD顯示 | 標配一路RS485接口， MODBUS-RTU規約， 增強型（后綴加“+”）可配2路RS485接口； 可選PROFIBUS-DP（型號后綴加“P”） | 2路電能 脈沖輸出 | 1路或4路4～20mA | 4路或6路開入 2路或4路開出 | 111×111mm |
PD204Z-2S4□ | 3排LED顯示 | ||||||
PD204Z-9SY□ | LCD顯示 | 91×91mm | |||||
PD204Z-9S4□ | 3排LED顯示 | ||||||
PD204Z-3SY | LCD顯示 | 1路4～20mA | 4路開關量輸入 2路開關量輸出 | 76×76mm | |||
PD204Z-3S4 | 3排LED顯示 | ||||||
PD204Z-ASY | LCD顯示 | 1路4～20mA (不能和2路DO同時選) | 4路開關量輸入 2路開關量輸出 | 67×67mm | |||
PD204Z-AS4 | 3排LED顯示 | ||||||
PD204Z-2S4K | 3排LED顯示 | 可同時監測16路開關輸入狀態 （無變送輸出和開關量輸出可選） | 111×111mm | ||||
PD204Z-2FY□ | 電力網絡中全部電量參數測量以及 分時復費率電能計量 | LCD顯示 | 1路或4路4～20mA | 4路或6路開入 2路或4路開出 | 111×111mm | ||
PD204Z-9FY□ | LCD顯示 | 91×91mm | |||||
PD204Z-3FY□ | LCD顯示 | 1路4～20mA | 4路開關量輸入 2路開關量輸出 | 76×76mm | |||
PD204Z-2HY□ | 電力網絡中全部電量參數測量 以及諧波監測 | LCD顯示 | 1路或4路4～20mA | 4路或6路開入 2路或4路開出 | 111×111mm | ||
PD204Z-9HY□ | LCD顯示 | 91×91mm | |||||
PD204Z-3HY□ | LCD顯示 | 1路4～20mA | 4路開關量輸入 2路開關量輸出 | 76×76mm | |||
PD204Z-2AY□ | 電力網絡中全部電量參數測量、 分時復費率電能計量以及諧波監測 | LCD顯示 | 1路或4路4～20mA | 4路或6路開入 2路或4路開出 | 111×111mm | ||
PD204Z-9AY□ | LCD顯示 | 91×91mm | |||||
PD204Z-3AY□ | LCD顯示 | 1路4～20mA | 4路開關量輸入 2路開關量輸出 | 76×76mm | |||
注：6方形和61方形儀表尺寸較小，無增強型，也不可選PROFIBUS-DP接口。
PD204Z-2AY PD204Z-9AY PD204Z-3AY
| ◇ 測量：三相電力網絡的U、I、P、Q、S、PF、F等全部電量參數，電壓、電流通道2～47次諧波含量監測。 |
PD204Z-2HY PD204Z-9HY PD204Z-3HY
| ◇ 測量：三相電力網絡的U、I、P、Q、S、PF、F等全部電量參數，電壓、電流通道2～47次諧波含量監測。 |
PD204Z-2SY | ◇ 測量：三相電力網絡的U、I、P、Q、S、PF、F等全部電量參數。 |
PD204Z-2S4 | ◇ 測量：三相電力網絡的U、I、P、Q、S、PF、F等全部電量參數。 |
技術參數 | 指標 | |
精度等級 | U、I、F為0.2級，P、Q為0.5級，有功電能為0.5級，無功電能為2級 | |
顯示方式 | LCD/LED切換或循環顯示（可編程設置） | |
電 源 | 工作范圍 | AC、DC 85V～265V |
功 耗 | ≤8VA | |
輸 入 測 量 | 網 絡 | 三相四線、三相三線2CT、三相三線3CT |
額定值 | 線電壓：AC100V（經PT）、380V、480V；電流：AC1A、5A（訂貨時標明電壓、電流變比） | |
過負荷 | 持續：1.2倍 瞬時：電壓2倍（10秒），電流10倍（5秒） | |
功 耗 | 電壓回路功耗< 0.1VA（每相） 電流回路功耗< 0.5VA（每相） | |
阻 抗 | 電壓回路阻抗> 500kΩ； 電流回路阻抗< 20mΩ | |
頻 率 | 50Hz或60Hz(出口項目需標明電網頻率) | |
諧 波 | 電壓、電流2～47次諧波含量監測； 電壓、電流各通道THD（總諧波失真）電力質量分析 | |
電能計量 | 正負有功、無功電能計量，復費率表可編程設置8個時段4種費率 | |
分時計量時鐘準確度 | 誤差≤0.5s/d | |
擴展功能 | 數字通訊接口 | 標配一路RS-485接口，MODBUS-RTU規約（增強型網絡表可配2路RS485接口）； 可選PROFIBUS-DP接口（型號后綴加“P”） |
脈沖輸出（標配） | 2路電能脈沖輸出（集電極開路的光耦輸出） | |
模擬量輸出（選配） | 1路或4路DC 4～20mA的模擬量變送輸出 | |
開關量輸入（選配） | 4～16路開關量輸入，干接點方式 | |
開關量輸出（選配） | 2路或4路常開觸點的繼電器輸出（增強型、6方形和61方形表為2路輸出）， 繼電器觸點容量：AC220V/5A | |
工作環境 | -10～60℃，相對濕度≤93%，無腐蝕氣體，海拔高度≤2500m | |
隔離耐壓 | 電源/輸入/輸出之間耐壓>2kV | |
（1）輔助電源
 | 網絡儀表具備通用的（AC/DC）電源輸入接口，儀表極限的工作電壓為AC/DC85～265V，請保證所提供的電源適用于該系列產品，以防止損壞產品。 |

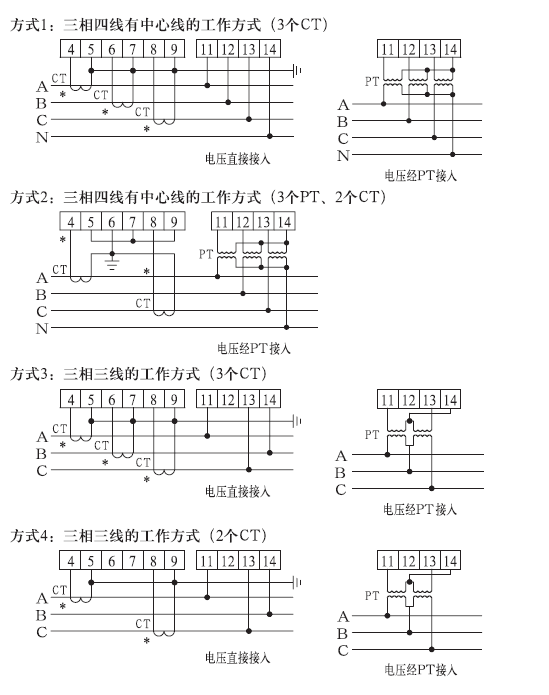

（2）信號輸入：網絡電力儀表采用了每個通道單獨采集的計算方式，保證了使用時完全一致、對稱，其具有多種接線方式，適用于不同的負載形式。
注：“*”為各相電流進線端，接CT二次的S1端，另一端可接地。
（3）功能輸出：
◇ 電能脈沖輸出、數字通訊（標配1路RS485接口，增強型可配2路RS485接口）

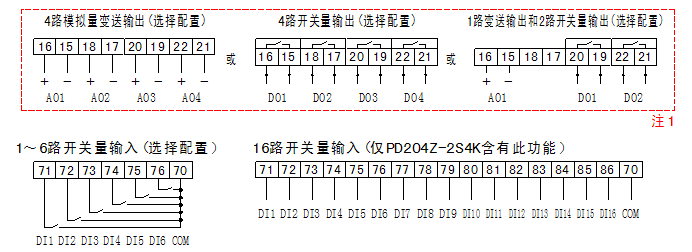

◇ 標準型42方形和96方形網絡儀表可選輸出功能（特殊選配組合需定制）
注1：由于接線端子的局限，網絡電力儀表4路模擬量輸出和4路開關量輸出端子是復用的，一般不可以同時選4AO及4DO，可選4AO或4DO或1AO/2DO組合，用戶可根據需要進行選用。

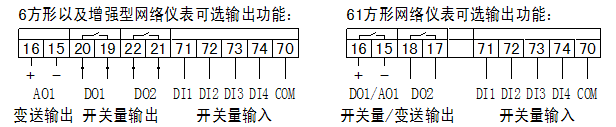

◇ 6方形、61方形以及增強型網絡儀表可選輸出功能（特殊選配組合需定制）
具體接線方式請參照產品隨機接線圖。
訂貨時，請詳細寫明所需產品的型號、輔助電源、輸入變比、電力網絡、輸出要求、擴展功能模塊以及訂貨數量等相關內容。
例：
型 號：PD204Z-2AY
輔助電源：AC 220V
輸入變比：10kV/100V 500A/5A
電力網絡：三相三線
通 訊：RS485/MODBUS-RTU
擴展功能：4路模擬量變送輸出（需標清對應電量）和4路開關量輸入
時段設置：按出廠默認設置或提具體要求
訂貨數量：10臺
