PD204E系列產品是一種具有可編程測量、顯示、數字通訊和電能脈沖輸出等功能的多功能電力儀表，能夠完成電量測量、電能計量、數據顯示、采集及傳輸，可廣泛應用于變電站自動化、配電自動化、智能建筑、企業內部電能測量、管理、考核。測量精度為0.5級，實現LED現場顯示和遠程RS-485數字接口通訊、采用MODBUS-RTU通訊規約，也可選擇PROFIBUS-DP接口進行高速通訊。產品符合GB 22264.1-2008《安裝式數字顯示電測量儀表第1 部分：定義和通用要求》和企標Q/320281DEA02-2012中相關要求。
型號 | 測量/計量 | 顯示方式 | 數字通訊 | 電能脈沖 （標準配置） | 開孔尺寸 |
PD204E-2S4 | 三相電力網絡中U、I、P、Q、S、PF等 26種電量參數全部測量和電能計量 | 3排LED切換或循環顯示 | 標配一路RS-485接口，MODBUS-RTU規約； 可選PROFIBUS-DP接口 （型號后綴加“P”） | 2路電能 脈沖輸出 | 111×111mm |
PD204E-9S4 | 91×91mm | ||||
PD204E-3S4 | 76×76mm | ||||
PD204E-AS4 | 67×67mm | ||||
PD204E-2S7 | 四象限電能計量 | 111×111mm | |||
PD204E-9S7 | 91×91mm | ||||
PD204E-2S9□ | 測量三相電流和有功電能計量； 后綴加“A”則有功電能計量變成無功電能計量； 后綴加“B”則增加三相電壓測量顯示功能 | 1路有功電能 脈沖輸出 | 111×111mm | ||
PD204E-9S9□ | 91×91mm | ||||
PD204E-3S9□ | 76×76mm | ||||
PD204E-AS9□ | 67×67mm | ||||
PD204E-9S1 | 單相電網中U、I、F、P、Q、PF等 電量參數全部測量和有功、無功電能計量 | 2路電能 脈沖輸出 | 91×91mm | ||
PD204E-3S1 | 76×76mm | ||||
PD204E-AS1 | 67×67mm |
PD204E-AS4 PD204E-9S4 PD204E-3S4
| ◇ 測量：三相電力網絡的U、I、P、Q、S、PF等全部電量參數。 |
?? ??
PD204E-2S7
| ◇ 計量：四象限電能計量（有功電能吸收和釋放、無功電能感性和容性）。 |
PD204E-AS9B | ◇ 測量：三相電壓、三相電流。 |
PD204E-AS1 | ◇ 測量：單相電力網絡的U、I、F、P、Q、PF等全部電量參數。 |
技術參數 | 指標 | |
精度等級 | U、I、F為0.2級，P、Q為0.5級，有功電能為0.5級，無功電能為2級 | |
顯示方式 | 紅色LED切換或循環顯示（可編程設置） | |
電 源 | 工作范圍 | AC、DC 85V～265V |
功 耗 | ≤5VA | |
輸 入 測 量 | 網 絡 | 三相四線、三相三線2CT、三相三線3CT、單相 |
額定值 | 線電壓：AC100V（經PT）、380V、480V；電流：AC1A、5A（訂貨時標明電壓、電流變比） | |
過負荷 | 持續：1.2倍 瞬時：電壓2倍（10秒），電流10倍（5秒） | |
功 耗 | 電壓回路功耗<0.1VA（每相） 電流回路功耗< 0.5VA（每相） | |
阻 抗 | 電壓回路阻抗> 500kΩ； 電流回路阻抗< 20mΩ | |
頻 率 | 50Hz或60Hz(出口項目需標明電網頻率) | |
電能計量 | 正負有功、無功電能計量 | |
輸出 | 數字通訊接口 | 標配一路RS-485接口，MODBUS-RTU規約；可選PROFIBUS-DP接口（型號后綴加“P”） |
脈沖輸出（標配） | 1路或2路電能脈沖輸出（集電極開路的光耦輸出） | |
工作環境 | -10～60℃，相對濕度≤93%，無腐蝕氣體，海拔高度≤2500m | |
隔離耐壓 | 電源/輸入/輸出之間耐壓>2kV | |
◇ 輔助電源、電能脈沖輸出、數字通訊
注：60#端子為通訊地，可接屏蔽線的屏蔽層或不接線，切不可接柜體地（否則打耐壓或雷擊時易損壞儀表通訊口）。

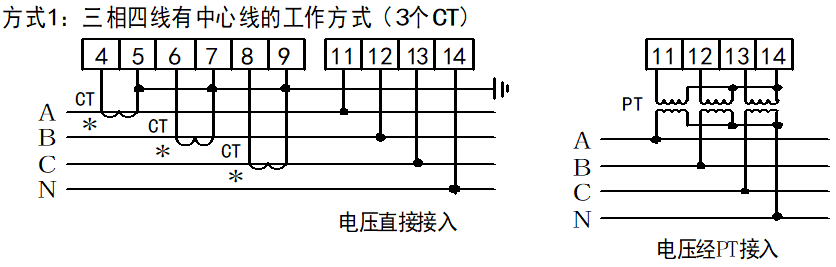

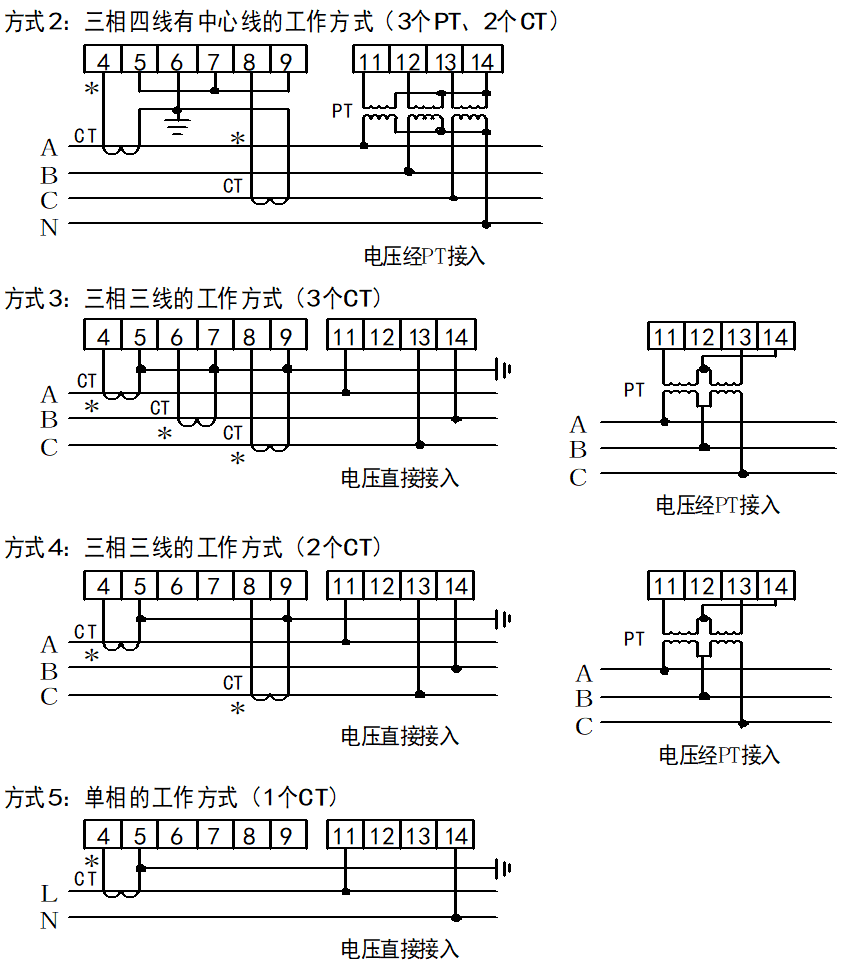

信號輸入
注：“*”為各相電流進線端，接CT二次的S1端，另一端可接地。
具體接線方式請參照產品隨機接線圖。
應用說明
輸入電壓應不高于產品的額定輸入電壓（100V或380V）的120％，否則應考慮使用PT。
標準額定輸入電流為5A，大于5A的情況應使用外部CT。如果使用的CT上連有其它儀表，接線應采用串接方式。
要確保輸入電壓、電流接線正確（按樣本的標準接線方式），相序一致，否則會出現功率顯示和電能計量錯誤。
儀表的編程設置，輸入網絡NET應該同所測量的負載的接線方式一致，不然會導致儀表測量顯示的電壓或功率不正確。輸入網絡NET設置為三相三線時，電壓測量和顯示的為線電壓；設置為三相四線時，電壓測量和顯示的為相電壓，可切換顯示線電壓。
訂貨時，請?jiān)敿?xì)寫明所需產品的型號、輔助電源、輸入變比、電力網絡、輸出要求、訂貨數量等相關內容。
例1：
型 號：PD204E-2S4
輔助電源：AC 220V
輸入變比：10kV/100V 500A/5A
電力網絡：三相三線
通 訊：RS485/MODBUS-RTU
訂貨數量：10臺
例2：
型 號：PD204E-9S4
輔助電源：AC 220V
輸入變比：220V/380V（相/線電壓） 200A/5A
電力網絡：三相四線
通 訊：RS485/MODBUS-RTU
訂貨數量：5臺
