適用于單回路剩余電流的傳感探測，與測控裝置配合使用；
采用環氧樹脂澆注，穩定性好；
采用超微晶材質，線性度好、靈敏度高，測量精度0.5級；
額定一次電流：1000mA，額定二次電流：0.5mA；
最大傳輸距離為20米；

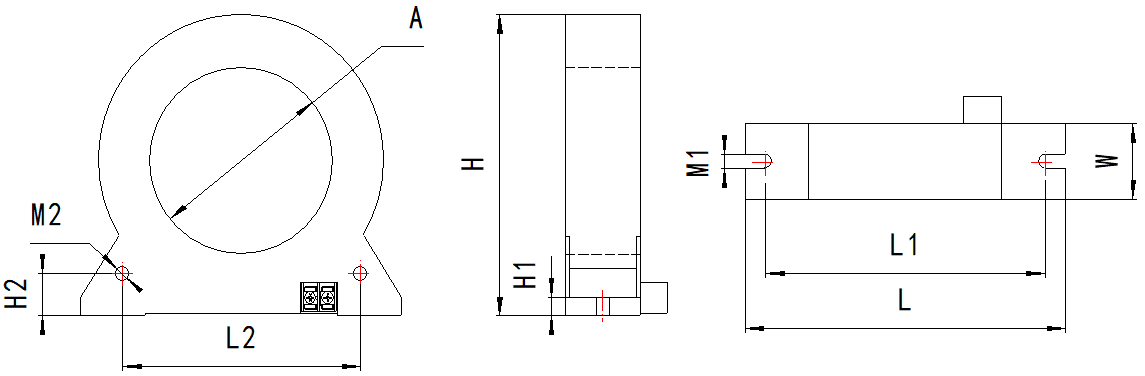

●圓孔型剩余電流互感器（適用電纜穿芯）外形尺寸
規格型號 | 外形尺寸 | 穿孔尺寸 | 底座安裝尺寸 | 側面安裝尺寸 | 建議應用 電流系統 | ||||||
L | W | H | A | L1 | M1 | H1 | L2 | M2 | H2 | ||
TR-FR160 | 98 | 28 | 86 | Φ46 | 87 | 5 | 6 | 72 | Φ5 | 14 | 0~200A |
TR-FR400 | 140 | 32 | 130 | Φ80 | 124 | 6 | 8 | 105 | Φ6 | 18 | 0~400A |
TR-FR630 | 167 | 32 | 148 | Φ100 | 153 | 6 | 8 | 129 | Φ6 | 22 | 0~630A |
TR-FR1000 | 188 | 32 | 172 | Φ120 | 170 | 6 | 8 | 142 | Φ6 | 20 | 0~1000A |
TR-FR1250 | 225 | 32 | 206 | Φ150 | 206 | 6 | 10 | 178 | Φ6 | 34 | 0~1250A |
TR-FR1500 | 296 | 40 | 274 | Φ200 | 226 | 6 | 12 | 278 | Φ8 | 44 | 0~1500A |

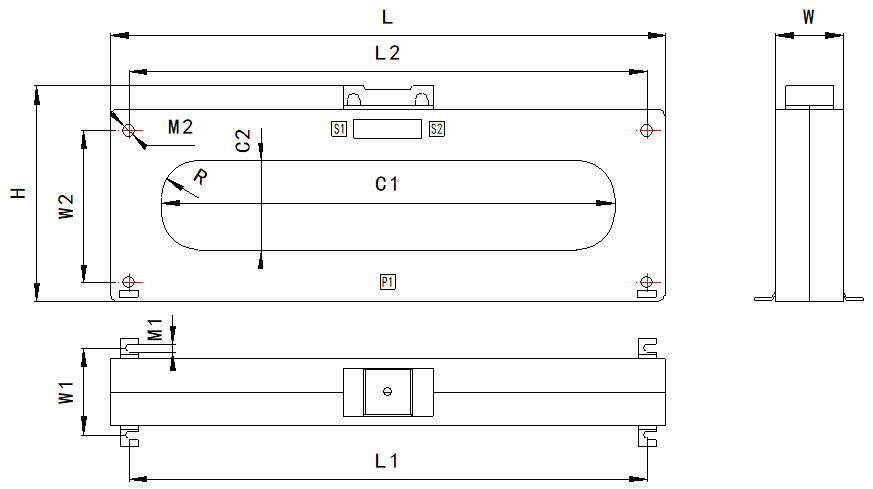

●方孔型剩余電流互感器（適用電纜或銅排穿芯）外形尺寸
規格型號 | 外形尺寸 | 穿孔尺寸 | 底座安裝尺寸 | 側面安裝尺寸 | 建議應用電流系統 | ||||||
L | W | H | C1×C2 | L1 | W1 | M1 | L2 | W2 | M2 | ||
TR-FR250F | 198 | 45 | 99 | 150×35 | 177 | 58 | 5 | 0~250A | |||
TR-FR630F | 288 | 45 | 134 | 220×50 | 261 | 58 | 5 | 0~630A | |||
TR-FR1000F | 367 | 45 | 144 | 300×60 | 343 | 97 | 8 | 342.5 | 102.5 | Φ8 | 0~1000A |
TR-FR1600F | 504 | 60 | 240 | 400×120 | 472 | 112 | 8 | 472 | 192 | Φ8 | 0~1600A |
TR-FR3200F | 612 | 60 | 288 | 500×160 | 580 | 112 | 8 | 580 | 240 | Φ8 | 0~3200A |

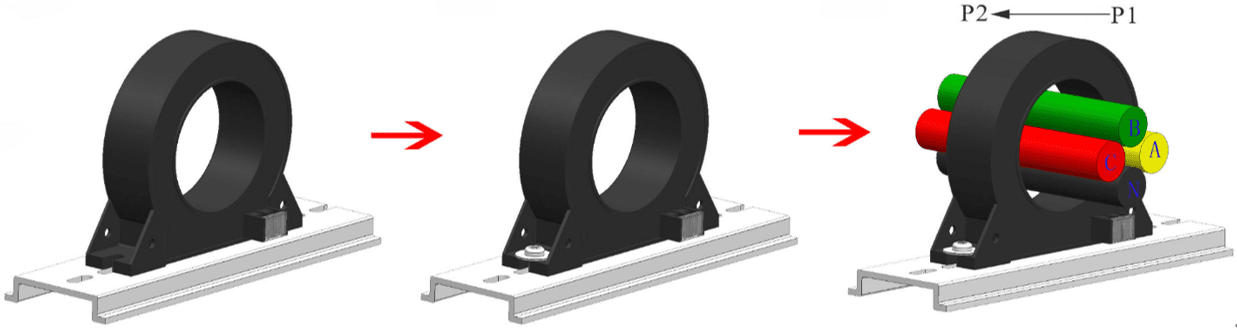

●圓孔型剩余電流互感器（適用電纜穿芯）安裝方式
TR-FR圓孔型剩余電流互感器一般采用底座安裝方式，只要在柜內合適的位置，開2個間距為L1，直徑=M1+1mm的圓孔（L1和M1的具體尺寸根據型號查外形尺寸表確定，也可安裝在導軌上），用兩個配套螺栓穿過平墊和固定孔，配合螺母把剩余電流互感器固定住，饋線回路的A、B、C、N電纜線必須要同一方向同時穿過剩余電流互感器(電機回路，同一方向同時穿過A、B、C三相電纜線即可)，P1進P2出。

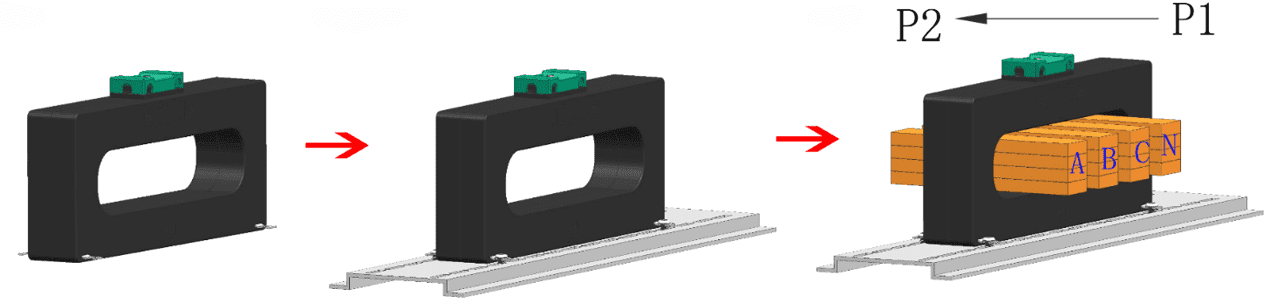

●方孔型剩余電流互感器（適用電纜或銅排穿芯）安裝方式
TR-FR方孔型剩余電流互感器配套有安裝支架，只要在柜內合適的位置開四個間距為L1×W1，直徑=M1+1mm的圓孔（L1、W1和M1的具體尺寸根據型號查外形尺寸表確定），用四個配套螺栓穿過平墊和固定孔，配合螺母把剩余電流互感器固定住，饋線回路的A、B、C、N銅排必須同一方向同時穿過剩余電流互感器(電機回路，同一方向同時穿過A、B、C三相銅排即可)，P1進P2出。
