功能特點
具備1路或多路剩余電流實時監測和報警保護功能；
可實時監測箱體或各相電纜溫度，具備報警保護功能；
采用大屏幕LCD顯示監控回路的剩余電流、溫度等實時數據和運行信息；
“運行”、“報警”、“故障”等LED指示燈，直觀指示監控回路的工作狀態；
具有開機自檢、手動自檢功能，用以檢查聲光報警的電氣完好性；
可以靈活設定剩余電流、溫度的報警值和延時動作時長；
智能診斷探測器與剩余電流互感器、溫度傳感器之間的連接是否存在斷線、短路等故障；
聲、光報警，可以本地或遠程（監控設備）手動消音或復位；
采用現場總線通訊技術（RS485接口/MODBUS協議），與監控設備進行遠程通訊；
技術參數 | 性能指標 | |
顯示方式 | LCD切換或循環顯示（可編程設置） | |
工作 電源 | 工作電源范圍 | AC/DC：85V～265V |
功耗 | < 5VA | |
剩余 電流 保護 | 輸入范圍及精度 | 輸入范圍：AC 0～1000mA，分辨率：1mA，準確度：±1% |
報警設定范圍 | AC 300～1000mA(連續可調，步長：1mA) | |
報警延時時間 | 0～999.9S | |
溫度 保護 | 輸入范圍及精度 | 0～150℃，分辨率：1℃，誤差：±1℃ |
報警設定范圍 | 45～120℃(連續可調，步長：1℃) | |
報警延時時間 | 0～999.9S | |
電量 測量 | 輸入 | 線電壓：AC380V、AC100V(經PT)等，電流：AC5A、AC1A |
精度等級 | U、I、F為0.2級，P、Q、PF、Ep為0.5級，Eq為2.0級 | |
通訊接口 | RS-485通訊，MODBUS-RTU協議，波特率：2400～19200bps | |
開關量輸入 | 內激勵方式。 | |
開關量輸出 | 繼電器輸出形式，容量：AC 250V/5A，DC 30V/5A | |
安全 | 絕緣電阻 | 輸入、輸出、電源對機殼>100MΩ |
交流耐壓 | 輔助電源、輸入信號、輸出信號之間>2kV | |
外殼防護等級 | IP30 | |
環境 | 溫度 | 工作：-10℃～55℃，儲存：-25℃～70℃ |
相對濕度 | ≤93%，無凝露、無腐蝕性氣體場所 | |
海拔 | ≤2500m | |
安裝方式 | 面板嵌入式安裝（開孔尺寸：91×91mm） | |
功能 型號 | TRFA-901-□ | ||||||||||
L1T1 | L1T3 | L4 | T4 | L4T4 | L8T8 | L10 | L12 | Z | ZE | ||
在線 監測 | 剩余電流 | 1路 | 1路 | 4路 | - | 4路 | 8路 | 10路 | 12路 | 1路 | 1路 |
溫度 | 1路 | 3路 | - | 4路 | 4路 | 8路 | - | - | 1路 | 1路 | |
保護 功能 | 剩余電流保護 | √ | √ | √ | - | √ | √ | √ | √ | √ | √ |
溫度保護 | √ | √ | - | √ | √ | √ | - | - | √ | √ | |
電量測量（U、I、Ep、Eq） | - | - | - | - | - | - | - | - | √ | √ | |
事件記錄 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | |
數字通訊（RS485接口） | 1路 | 1路 | 1路 | 1路 | 1路 | 1路 | 1路 | 1路 | 2路 | 2路 | |
開關量輸入（DI） | - | - | - | - | - | - | - | - | 2路 | 2路 | |
繼電器輸出（DO） | 1路 | 1路 | 1路 | 1路 | 1路 | 1路 | 1路 | 1路 | 2路 | 2路 | |
顯示方式 | 大屏幕LCD顯示 | LED | |||||||||
外形尺寸 | 96×96×89.8mm | 96×96×108.3mm | |||||||||
注1：表格中打“√”表示具備此項功能，“-” 表示不具備此項功能；其中剩余電流監測保護和溫度監測保護功能，需要配套對應數量的TR-FR剩余電流互感器（按電流區分尺寸大小）和TR-FT溫度傳感器。
注2：以上表格中所列為常用的規格型號，若有特殊組合要求（剩余電流L+溫度T，總路數不大于16路），可與我公司工程技術部聯系（0510-86250305或80620056）。

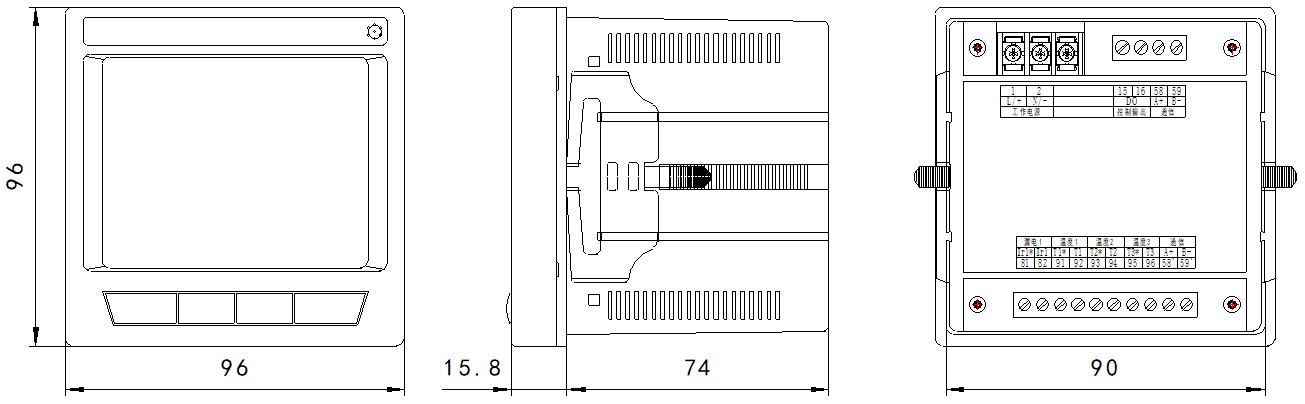

注：在線監測的路數（剩余電流+溫度）≤4路的監控探測器，安裝深度為74mm；
在線監測的路數（剩余電流+溫度）> 4路或具有主回路電流等測量功能的監控探測器，安裝深度為92.5mm(增加了擴展的插拔式端子18.5mm)。
安裝方式

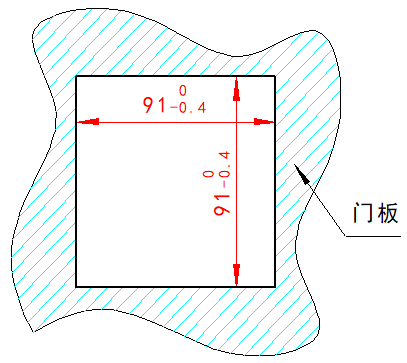

TRFA-901電氣火災監控探測器，采用面板嵌入式安裝方式，在配電柜或配電箱的門板上預先開一個91×91mm的方孔，拔下探測器兩側的固定卡，把探測器從門板正面放入安裝孔中，再用配套的固定卡插入探測器兩側的卡槽，然后前推，把探測器可靠地固定在門板上。

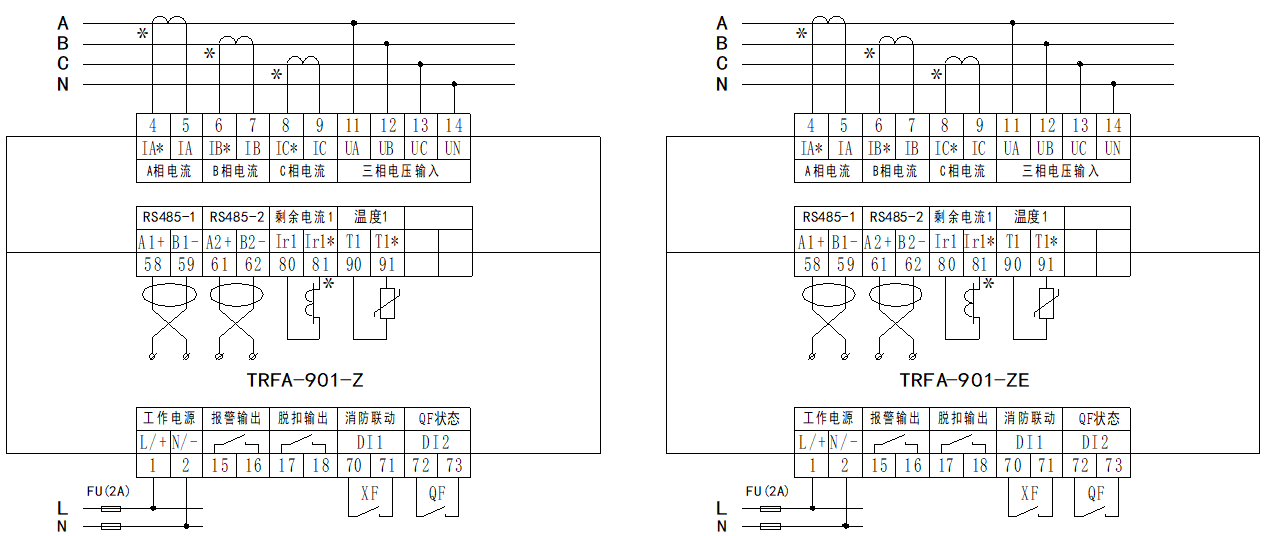

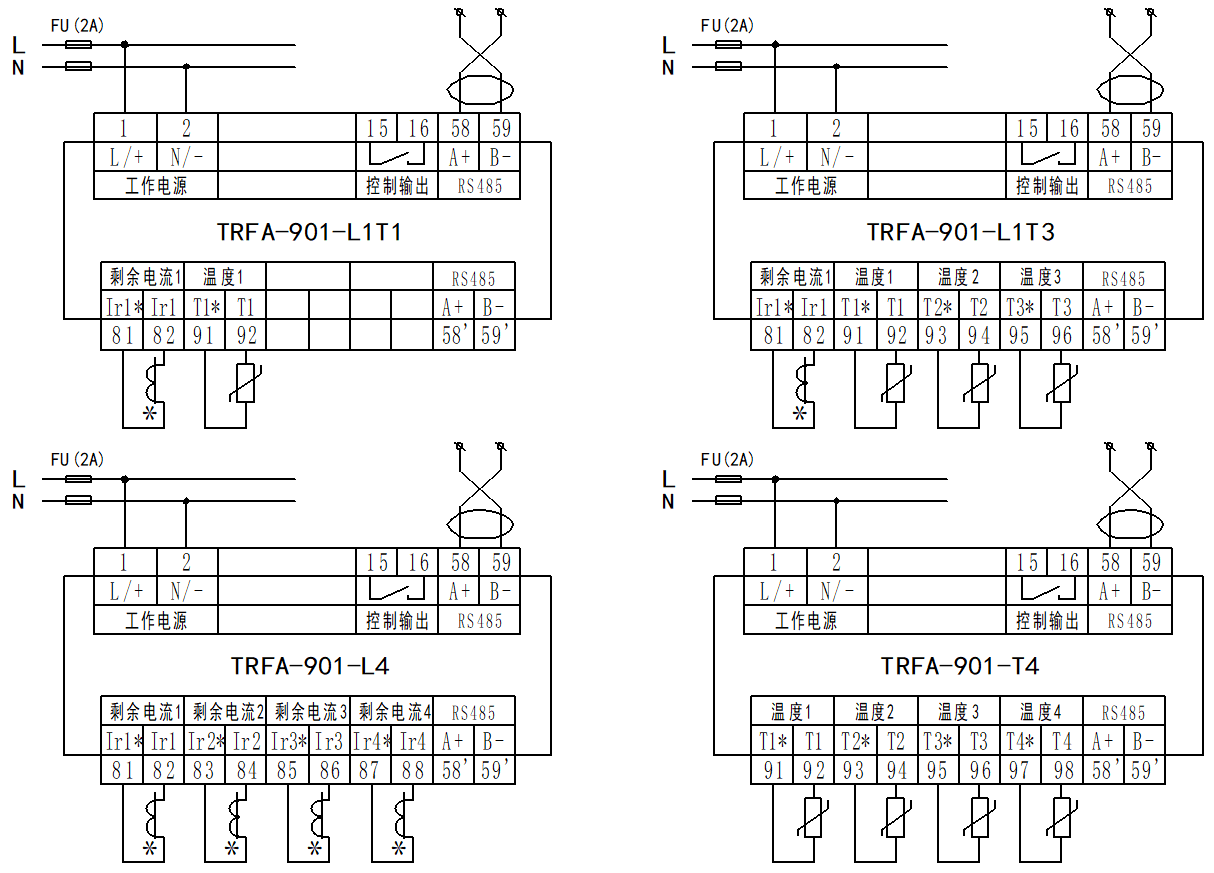

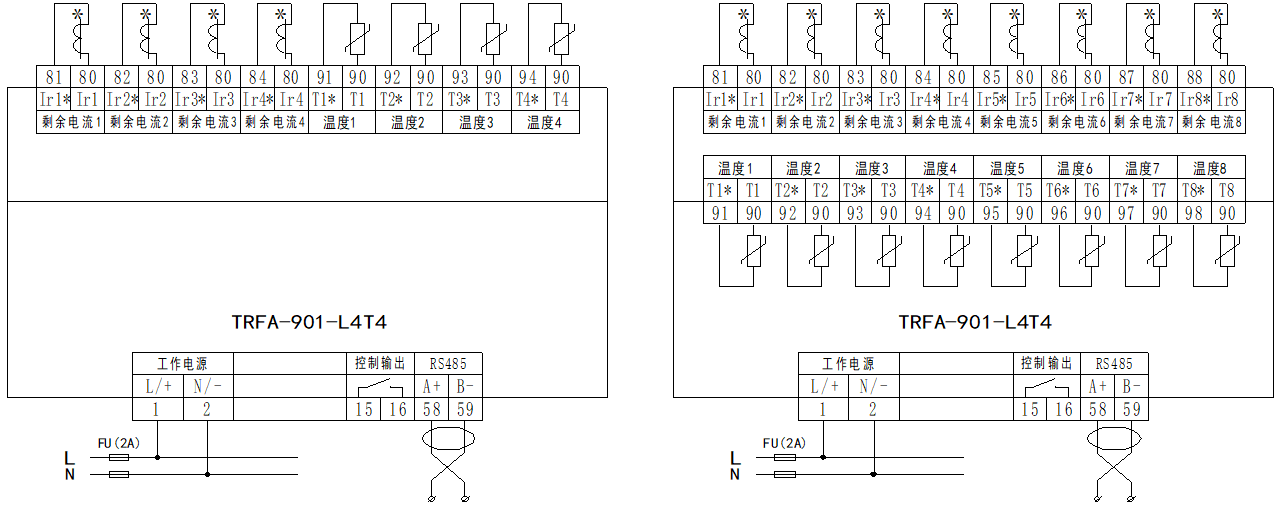

接線示意圖
注1：圖中58、59端子分別是RS485通訊端口的A+、B-，58’、59’是通訊線備用并接端子（內部分別與58、59端子接通）；單路通訊線引接到端子排時，建議接58、59端子。

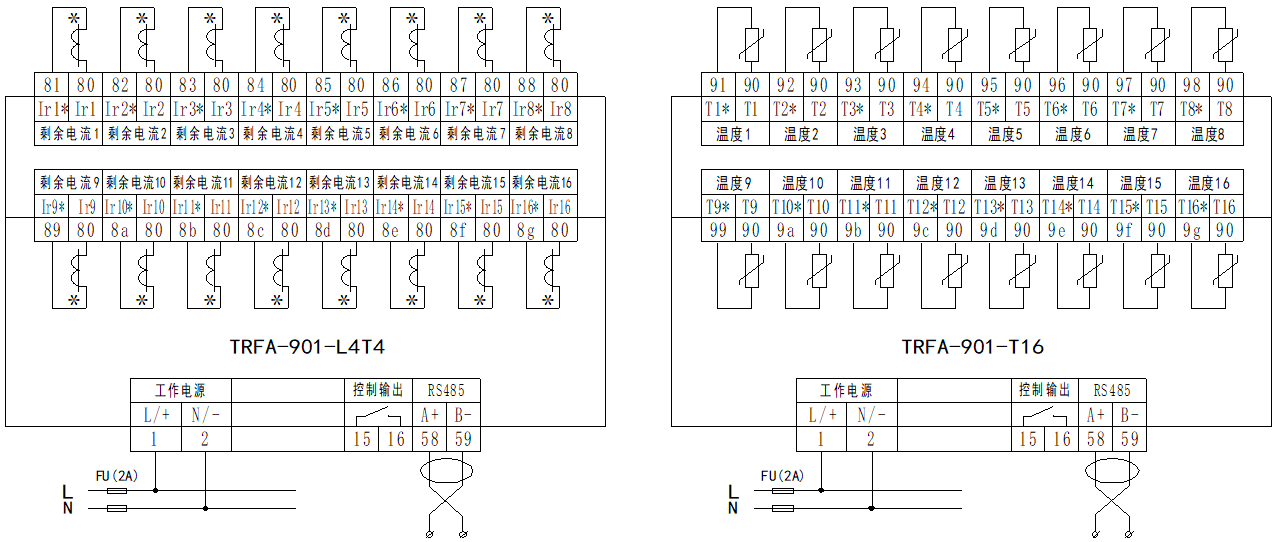

注2：在線監測的路數（剩余電流+溫度）> 4路和具有主回路電流等測量功能的監控探測器，80#端子是剩余電流輸入的公共端號，81~8g端子分別對應第1~第16路剩余電流輸入端；
90#端子是溫度信號輸入的公共端號，91~9g端子分別對應第1~第16路溫度信號輸入端。
